작은나사

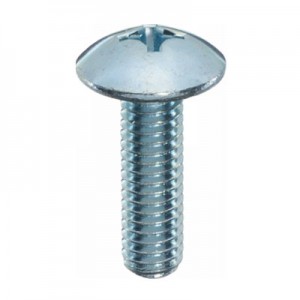

PTIN 십자구멍붙이트래스작은나사 니켈

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


68건 중 1~68건 표시

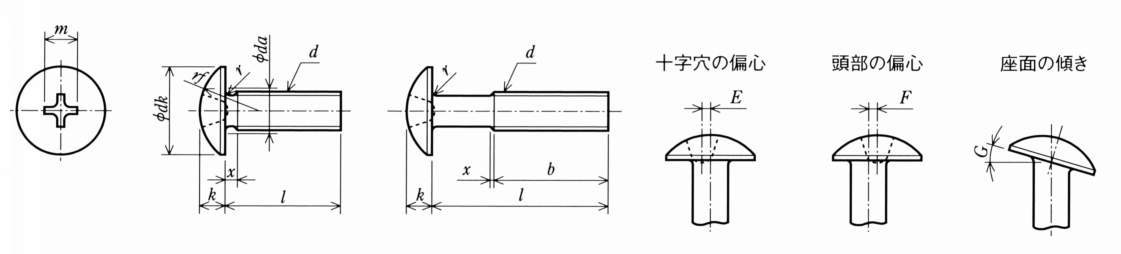

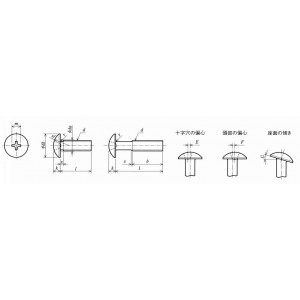

형식	나사 호칭 d	l (mm)	포장개수	피치 P (mm)	십자구멍 번호	dk(mm)	dk(mm)	k(mm)	k(mm)
형식	나사 호칭 d	l (mm)	포장개수	피치 P (mm)	십자구멍 번호	기준치수	허용차	기준치수	허용차
PTIN3-5-10	M3	5	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-5-300	M3	5	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-6-10	M3	6	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-6-300	M3	6	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-8-10	M3	8	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-8-300	M3	8	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-10-10	M3	10	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-10-300	M3	10	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-12-10	M3	12	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-12-300	M3	12	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-15-10	M3	15	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-15-300	M3	15	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-16-10	M3	16	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-16-300	M3	16	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-20-10	M3	20	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-20-300	M3	20	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-25-10	M3	25	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-25-300	M3	25	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-30-10	M3	30	10	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN3-30-300	M3	30	300	0.5	1	6.9	0-0.5	1.9	±0.15
PTIN4-6-10	M4	6	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-6-300	M4	6	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-8-10	M4	8	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-8-300	M4	8	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-10-10	M4	10	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-10-300	M4	10	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-12-10	M4	12	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-12-300	M4	12	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-15-10	M4	15	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-15-300	M4	15	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-16-10	M4	16	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-16-300	M4	16	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-20-10	M4	20	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-20-300	M4	20	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-25-10	M4	25	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-25-300	M4	25	300	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-30-10	M4	30	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-30-200	M4	30	200	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-35-10	M4	35	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-35-200	M4	35	200	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-40-10	M4	40	10	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN4-40-200	M4	40	200	0.7	2	9.4	0-0.5	2.5	±0.15
PTIN5-8-10	M5	8	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-8-200	M5	8	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-10-10	M5	10	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-10-200	M5	10	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-12-10	M5	12	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-12-200	M5	12	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-15-10	M5	15	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-15-200	M5	15	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-16-10	M5	16	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-16-200	M5	16	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-20-10	M5	20	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-20-200	M5	20	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-25-10	M5	25	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-25-200	M5	25	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-30-10	M5	30	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-30-200	M5	30	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-35-10	M5	35	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-35-200	M5	35	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-40-10	M5	40	10	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN5-40-200	M5	40	200	0.8	2	11.8	0-0.6	3.1	±0.15
PTIN6-8-10	M6	8	10	1	3	14	0-0.7	3.7	±0.2
PTIN6-8-200	M6	8	200	1	3	14	0-0.7	3.7	±0.2
PTIN6-10-10	M6	10	10	1	3	14	0-0.7	3.7	±0.2
PTIN6-10-200	M6	10	200	1	3	14	0-0.7	3.7	±0.2
PTIN6-12-10	M6	12	10	1	3	14	0-0.7	3.7	±0.2
PTIN6-12-200	M6	12	200	1	3	14	0-0.7	3.7	±0.2

형식	rf 약 (mm)	m 참고 (mm)	r 약 (mm)	da 최대 (mm)	E 최대 (mm)	F 최대 (mm)	G 최대
형식	rf 약 (mm)	m 참고 (mm)	r 약 (mm)	da 최대 (mm)	E 최대 (mm)	F 최대 (mm)	G 최대
PTIN3-5-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-5-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-6-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-6-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-8-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-8-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-10-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-10-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-12-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-12-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-15-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-15-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-16-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-16-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-20-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-20-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-25-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-25-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-30-10	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN3-30-300	4.6	2.9	0.1	3.6	0.25	0.2	2°
PTIN4-6-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-6-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-8-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-8-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-10-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-10-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-12-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-12-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-15-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-15-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-16-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-16-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-20-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-20-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-25-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-25-300	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-30-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-30-200	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-35-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-35-200	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-40-10	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN4-40-200	6.1	4.3	0.2	4.7	0.3	0.2	2°
PTIN5-8-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-8-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-10-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-10-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-12-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-12-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-15-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-15-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-16-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-16-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-20-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-20-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-25-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-25-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-30-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-30-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-35-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-35-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-40-10	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN5-40-200	7.7	5	0.2	5.7	0.35	0.25	2°
PTIN6-8-10	9.1	6.3	0.25	6.8	0.4	0.3	2°
PTIN6-8-200	9.1	6.3	0.25	6.8	0.4	0.3	2°
PTIN6-10-10	9.1	6.3	0.25	6.8	0.4	0.3	2°
PTIN6-10-200	9.1	6.3	0.25	6.8	0.4	0.3	2°
PTIN6-12-10	9.1	6.3	0.25	6.8	0.4	0.3	2°
PTIN6-12-200	9.1	6.3	0.25	6.8	0.4	0.3	2°

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
PTIN3-5-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-5-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-6-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-6-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-8-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-8-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-10-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-10-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-12-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-12-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-15-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-15-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-16-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-16-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-20-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN3-20-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-25-10	C	5,720	-	-	-	-	견적의뢰 / 주문
PTIN3-25-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN3-30-10	C	6,160	-	-	-	-	견적의뢰 / 주문
PTIN3-30-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-6-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN4-6-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-8-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN4-8-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-10-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PTIN4-10-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-12-10	C	5,500	-	-	-	-	견적의뢰 / 주문
PTIN4-12-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-15-10	C	6,160	-	-	-	-	견적의뢰 / 주문
PTIN4-15-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-16-10	C	6,160	-	-	-	-	견적의뢰 / 주문
PTIN4-16-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-20-10	C	6,380	-	-	-	-	견적의뢰 / 주문
PTIN4-20-300	C	39,600	-	-	-	-	견적의뢰 / 주문
PTIN4-25-10	C	6,600	-	-	-	-	견적의뢰 / 주문
PTIN4-25-300	C	52,800	-	-	-	-	견적의뢰 / 주문
PTIN4-30-10	C	6,820	-	-	-	-	견적의뢰 / 주문
PTIN4-30-200	C	35,200	-	-	-	-	견적의뢰 / 주문
PTIN4-35-10	C	7,040	-	-	-	-	견적의뢰 / 주문
PTIN4-35-200	C	44,000	-	-	-	-	견적의뢰 / 주문
PTIN4-40-10	C	7,260	-	-	-	-	견적의뢰 / 주문
PTIN4-40-200	C	44,000	-	-	-	-	견적의뢰 / 주문
PTIN5-8-10	C	5,720	-	-	-	-	견적의뢰 / 주문
PTIN5-8-200	C	35,200	-	-	-	-	견적의뢰 / 주문
PTIN5-10-10	C	5,720	-	-	-	-	견적의뢰 / 주문
PTIN5-10-200	C	35,200	-	-	-	-	견적의뢰 / 주문
PTIN5-12-10	C	5,940	-	-	-	-	견적의뢰 / 주문
PTIN5-12-200	C	35,200	-	-	-	-	견적의뢰 / 주문
PTIN5-15-10	C	6,160	-	-	-	-	견적의뢰 / 주문
PTIN5-15-200	C	35,200	-	-	-	-	견적의뢰 / 주문
PTIN5-16-10	C	6,600	-	-	-	-	견적의뢰 / 주문
PTIN5-16-200	C	44,000	-	-	-	-	견적의뢰 / 주문
PTIN5-20-10	C	7,040	-	-	-	-	견적의뢰 / 주문
PTIN5-20-200	C	44,000	-	-	-	-	견적의뢰 / 주문
PTIN5-25-10	C	7,920	-	-	-	-	견적의뢰 / 주문
PTIN5-25-200	C	52,800	-	-	-	-	견적의뢰 / 주문
PTIN5-30-10	C	8,360	-	-	-	-	견적의뢰 / 주문
PTIN5-30-200	C	61,600	-	-	-	-	견적의뢰 / 주문
PTIN5-35-10	C	8,800	-	-	-	-	견적의뢰 / 주문
PTIN5-35-200	C	70,400	-	-	-	-	견적의뢰 / 주문
PTIN5-40-10	C	9,240	-	-	-	-	견적의뢰 / 주문
PTIN5-40-200	C	79,200	-	-	-	-	견적의뢰 / 주문
PTIN6-8-10	C	5,720	-	-	-	-	견적의뢰 / 주문
PTIN6-8-200	C	52,800	-	-	-	-	견적의뢰 / 주문
PTIN6-10-10	C	5,720	-	-	-	-	견적의뢰 / 주문
PTIN6-10-200	C	52,800	-	-	-	-	견적의뢰 / 주문
PTIN6-12-10	C	5,940	-	-	-	-	견적의뢰 / 주문
PTIN6-12-200	C	52,800	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
