작은나사

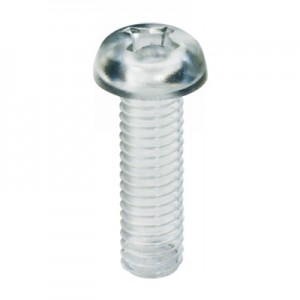

PNPK 폴리카보네이트십자구멍붙이접시작은나사

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


32건 중 1~32건 표시

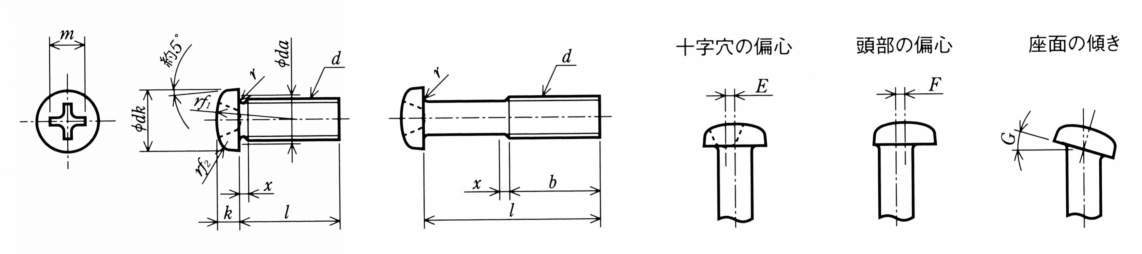

형식	나사 호칭 d	l (mm)	포장개수	피치 P (mm)	십자구멍 번호	dk(mm)	dk(mm)
형식	나사 호칭 d	l (mm)	포장개수	피치 P (mm)	십자구멍 번호	기준치수	허용차
PNPK3-8-10	M3	8	10	0.5	2	5.5	0-0.5
PNPK3-8-100	M3	8	100	0.5	2	5.5	0-0.5
PNPK3-10-10	M3	10	10	0.5	2	5.5	0-0.5
PNPK3-10-100	M3	10	100	0.5	2	5.5	0-0.5
PNPK3-15-10	M3	15	10	0.5	2	5.5	0-0.5
PNPK3-15-100	M3	15	100	0.5	2	5.5	0-0.5
PNPK4-8-10	M4	8	10	0.7	2	7	0-0.5
PNPK4-8-100	M4	8	100	0.7	2	7	0-0.5
PNPK4-10-10	M4	10	10	0.7	2	7	0-0.5
PNPK4-10-100	M4	10	100	0.7	2	7	0-0.5
PNPK4-12-10	M4	12	10	0.7	2	7	0-0.5
PNPK4-12-100	M4	12	100	0.7	2	7	0-0.5
PNPK4-15-10	M4	15	10	0.7	2	7	0-0.5
PNPK4-15-100	M4	15	100	0.7	2	7	0-0.5
PNPK4-20-10	M4	20	10	0.7	2	7	0-0.5
PNPK4-20-100	M4	20	100	0.7	2	7	0-0.5
PNPK5-10-10	M5	10	10	0.8	2	9	0-0.6
PNPK5-10-100	M5	10	100	0.8	2	9	0-0.6
PNPK5-15-10	M5	15	10	0.8	2	9	0-0.6
PNPK5-15-100	M5	15	100	0.8	2	9	0-0.6
PNPK5-20-10	M5	20	10	0.8	2	9	0-0.6
PNPK5-20-100	M5	20	100	0.8	2	9	0-0.6
PNPK5-25-10	M5	25	10	0.8	2	9	0-0.6
PNPK5-25-100	M5	25	100	0.8	2	9	0-0.6
PNPK6-10-10	M6	10	10	1	3	10.5	0-0.7
PNPK6-10-100	M6	10	100	1	3	10.5	0-0.7
PNPK6-15-10	M6	15	10	1	3	10.5	0-0.7
PNPK6-15-100	M6	15	100	1	3	10.5	0-0.7
PNPK6-20-10	M6	20	10	1	3	10.5	0-0.7
PNPK6-20-100	M6	20	100	1	3	10.5	0-0.7
PNPK6-25-10	M6	25	10	1	3	10.5	0-0.7
PNPK6-25-100	M6	25	100	1	3	10.5	0-0.7

형식	k(mm)	k(mm)	rf1 약 (mm)	rf2 약 (mm)	m 참고 (mm)	q(mm)	q(mm)
형식	기준치수	허용차	rf1 약 (mm)	rf2 약 (mm)	m 참고 (mm)	최대	최소
PNPK3-8-10	2	±0.15	7	1	3.6	1.43	0.86
PNPK3-8-100	2	±0.15	7	1	3.6	1.43	0.86
PNPK3-10-10	2	±0.15	7	1	3.6	1.43	0.86
PNPK3-10-100	2	±0.15	7	1	3.6	1.43	0.86
PNPK3-15-10	2	±0.15	7	1	3.6	1.43	0.86
PNPK3-15-100	2	±0.15	7	1	3.6	1.43	0.86
PNPK4-8-10	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-8-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-10-10	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-10-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-12-10	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-12-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-15-10	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-15-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-20-10	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK4-20-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNPK5-10-10	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-10-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-15-10	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-15-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-20-10	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-20-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-25-10	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK5-25-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNPK6-10-10	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-10-100	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-15-10	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-15-100	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-20-10	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-20-100	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-25-10	3.9	±0.2	14	1.9	6.3	2.86	2.26
PNPK6-25-100	3.9	±0.2	14	1.9	6.3	2.86	2.26

형식	r 최소 (mm)	da 최대 (mm)	E 최대 (mm)	F 최대 (mm)	G 최대
형식	r 최소 (mm)	da 최대 (mm)	E 최대 (mm)	F 최대 (mm)	G 최대
PNPK3-8-10	0.1	3.6	0.25	0.2	2°
PNPK3-8-100	0.1	3.6	0.25	0.2	2°
PNPK3-10-10	0.1	3.6	0.25	0.2	2°
PNPK3-10-100	0.1	3.6	0.25	0.2	2°
PNPK3-15-10	0.1	3.6	0.25	0.2	2°
PNPK3-15-100	0.1	3.6	0.25	0.2	2°
PNPK4-8-10	0.2	4.7	0.3	0.2	2°
PNPK4-8-100	0.2	4.7	0.3	0.2	2°
PNPK4-10-10	0.2	4.7	0.3	0.2	2°
PNPK4-10-100	0.2	4.7	0.3	0.2	2°
PNPK4-12-10	0.2	4.7	0.3	0.2	2°
PNPK4-12-100	0.2	4.7	0.3	0.2	2°
PNPK4-15-10	0.2	4.7	0.3	0.2	2°
PNPK4-15-100	0.2	4.7	0.3	0.2	2°
PNPK4-20-10	0.2	4.7	0.3	0.2	2°
PNPK4-20-100	0.2	4.7	0.3	0.2	2°
PNPK5-10-10	0.2	5.7	0.35	0.25	2°
PNPK5-10-100	0.2	5.7	0.35	0.25	2°
PNPK5-15-10	0.2	5.7	0.35	0.25	2°
PNPK5-15-100	0.2	5.7	0.35	0.25	2°
PNPK5-20-10	0.2	5.7	0.35	0.25	2°
PNPK5-20-100	0.2	5.7	0.35	0.25	2°
PNPK5-25-10	0.2	5.7	0.35	0.25	2°
PNPK5-25-100	0.2	5.7	0.35	0.25	2°
PNPK6-10-10	0.25	6.8	0.4	0.3	2°
PNPK6-10-100	0.25	6.8	0.4	0.3	2°
PNPK6-15-10	0.25	6.8	0.4	0.3	2°
PNPK6-15-100	0.25	6.8	0.4	0.3	2°
PNPK6-20-10	0.25	6.8	0.4	0.3	2°
PNPK6-20-100	0.25	6.8	0.4	0.3	2°
PNPK6-25-10	0.25	6.8	0.4	0.3	2°
PNPK6-25-100	0.25	6.8	0.4	0.3	2°

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
PNPK3-8-10	C	4,400	-	-	-	-	견적의뢰 / 주문
PNPK3-8-100	C	22,000	-	-	-	-	견적의뢰 / 주문
PNPK3-10-10	C	4,400	-	-	-	-	견적의뢰 / 주문
PNPK3-10-100	C	22,000	-	-	-	-	견적의뢰 / 주문
PNPK3-15-10	C	6,160	-	-	-	-	견적의뢰 / 주문
PNPK3-15-100	C	30,800	-	-	-	-	견적의뢰 / 주문
PNPK4-8-10	C	4,840	-	-	-	-	견적의뢰 / 주문
PNPK4-8-100	C	26,400	-	-	-	-	견적의뢰 / 주문
PNPK4-10-10	C	5,280	-	-	-	-	견적의뢰 / 주문
PNPK4-10-100	C	26,400	-	-	-	-	견적의뢰 / 주문
PNPK4-12-10	C	6,160	-	-	-	-	견적의뢰 / 주문
PNPK4-12-100	C	30,800	-	-	-	-	견적의뢰 / 주문
PNPK4-15-10	C	7,920	-	-	-	-	견적의뢰 / 주문
PNPK4-15-100	C	44,000	-	-	-	-	견적의뢰 / 주문
PNPK4-20-10	C	11,440	-	-	-	-	견적의뢰 / 주문
PNPK4-20-100	C	57,200	-	-	-	-	견적의뢰 / 주문
PNPK5-10-10	C	6,600	-	-	-	-	견적의뢰 / 주문
PNPK5-10-100	C	35,200	-	-	-	-	견적의뢰 / 주문
PNPK5-15-10	C	9,680	-	-	-	-	견적의뢰 / 주문
PNPK5-15-100	C	48,400	-	-	-	-	견적의뢰 / 주문
PNPK5-20-10	C	15,840	-	-	-	-	견적의뢰 / 주문
PNPK5-20-100	C	79,200	-	-	-	-	견적의뢰 / 주문
PNPK5-25-10	C	21,560	-	-	-	-	견적의뢰 / 주문
PNPK5-25-100	C	110,000	-	-	-	-	견적의뢰 / 주문
PNPK6-10-10	C	14,080	-	-	-	-	견적의뢰 / 주문
PNPK6-10-100	C	70,400	-	-	-	-	견적의뢰 / 주문
PNPK6-15-10	C	16,280	-	-	-	-	견적의뢰 / 주문
PNPK6-15-100	C	83,600	-	-	-	-	견적의뢰 / 주문
PNPK6-20-10	C	18,040	-	-	-	-	견적의뢰 / 주문
PNPK6-20-100	C	92,400	-	-	-	-	견적의뢰 / 주문
PNPK6-25-10	C	19,360	-	-	-	-	견적의뢰 / 주문
PNPK6-25-100	C	96,800	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
