HOME > 모터·감속기 > 스테핑모터 > 폐쇄루프 스테핑시스템 > 폐쇄루프스테핑시스템 SANMOTION Model No.PB TypeM (세트)
폐쇄루프 스테핑시스템

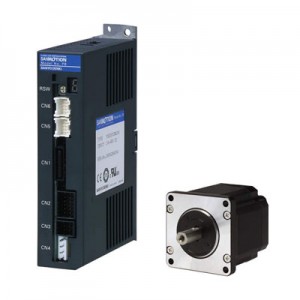

폐쇄루프스테핑시스템 SANMOTION Model No.PB TypeM (세트)
산요덴키(주) ( SANYO DENKI )
공통사양
캐드자료
    • 카탈로그
    		•



    상세사양
    33건 중 1~33건 표시
    형식모델드라이버형식모터형식전원
    형식모델드라이버형식모터형식전원
    PBDM282표준모델PB3D003M200PBM282FXE20DC24/48V
    PBDM284표준모델PB3D003M200PBM284FXE20DC24/48V
    PBDM423표준모델PB3D003M200PBM423FXE20DC24/48V
    PBDM603표준모델PB3D003M200PBM603FXE20DC24/48V
    PBDM604표준모델PB3D003M200PBM604FXE20DC24/48V
    PBDM282-B전자브레이크부착모델PB3D003M200PBM282FCE20DC24V
    PBDM284-B전자브레이크부착모델PB3D003M200PBM284FCE20DC24V
    PBDM423-B전자브레이크부착모델PB3D003M200PBM423FCE20DC24V
    PBDM603-B전자브레이크부착모델PB3D003M200PBM603FCE20DC24V
    PBDM604-B전자브레이크부착모델PB3D003M200PBM604FCE20DC24V
    PBDM282-G3.6수퍼기어부착모델PB3D003M200PBM282FGAE20DC24V
    PBDM282-G7.2수퍼기어부착모델PB3D003M200PBM282FGBE20DC24V
    PBDM282-G10수퍼기어부착모델PB3D003M200PBM282FGEE20DC24V
    PBDM282-G20수퍼기어부착모델PB3D003M200PBM282FGGE20DC24V
    PBDM282-G30수퍼기어부착모델PB3D003M200PBM282FGJE20DC24V
    PBDM282-G50수퍼기어부착모델PB3D003M200PBM282FGLE20DC24V
    PBDM423-C3.6저백래시기어부착모델PB3D003M200PBM423FGAE20DC24/48V
    PBDM423-C7.2저백래시기어부착모델PB3D003M200PBM423FGBE20DC24/48V
    PBDM423-C10저백래시기어부착모델PB3D003M200PBM423FGEE20DC24/48V
    PBDM423-C20저백래시기어부착모델PB3D003M200PBM423FGGE20DC24/48V
    PBDM423-C30저백래시기어부착모델PB3D003M200PBM423FGJE20DC24/48V
    PBDM603-C3.6저백래시기어부착모델PB3D003M200PBM603FGAE20DC24/48V
    PBDM603-C7.2저백래시기어부착모델PB3D003M200PBM603FGBE20DC24/48V
    PBDM603-C10저백래시기어부착모델PB3D003M200PBM603FGEE20DC24/48V
    PBDM603-C20저백래시기어부착모델PB3D003M200PBM603FGGE20DC24/48V
    PBDM603-C30저백래시기어부착모델PB3D003M200PBM603FGJE20DC24/48V
    PBDM282-H50하모닉기어부착모델PB3D003M200PBM282FHLE20DC24V
    PBDM282-H100하모닉기어부착모델PB3D003M200PBM282FHME20DC24V
    PBDM423-H30하모닉기어부착모델PB3D003M200PBM423FHJE20DC24/48V
    PBDM423-H50하모닉기어부착모델PB3D003M200PBM423FHLE20DC24/48V
    PBDM423-H100하모닉기어부착모델PB3D003M200PBM423FHME20DC24/48V
    PBDM603-H50하모닉기어부착모델PB3D003M200PBM603FHLE20DC24/48V
    PBDM603-H100하모닉기어부착모델PB3D003M200PBM603FHME20DC24/48V
    형식모터취부면치수
    (mm)    		모터길이
    (mm)    		최대설치토르크
    (N · m)    		허용토르크
    (N · m)    		순간허용토르크
    		로터관성
    (×10-4kg·m2)
    형식모터취부면치수
    (mm)    		모터길이
    (mm)    		최대설치토르크
    (N · m)    		허용토르크
    (N · m)    		순간허용토르크
    		로터관성
    (×10-4kg·m2)
    PBDM282□2858.50.05--0.008
    PBDM284□2877.80.155--0.016
    PBDM423□4257.60.39--0.056
    PBDM603□6070.31.3--0.4
    PBDM604□60102.31.9--0.84
    PBDM282-B□2897.80.055--0.0091
    PBDM284-B□28117.10.155--0.0171
    PBDM423-B□42900.39--0.056
    PBDM603-B□60113.61.3--0.4
    PBDM604-B□60145.61.9--0.84
    PBDM282-G3.6□2888.5-0.1-0.017
    PBDM282-G7.2□2888.5-0.15-0.017
    PBDM282-G10□2888.5-0.2-0.017
    PBDM282-G20□2888.5-0.35-0.017
    PBDM282-G30□2888.5-0.5-0.017
    PBDM282-G50□2888.5-0.5-0.017
    PBDM423-C3.6□4287.9-0.343-0.056
    PBDM423-C7.2□4287.9-0.686-0.056
    PBDM423-C10□4287.9-0.98-0.056
    PBDM423-C20□4287.9-1.47-0.056
    PBDM423-C30□4287.9-1.47-0.056
    PBDM603-C3.6□60115.8-1.25-0.4
    PBDM603-C7.2□60115.8-2.5-0.4
    PBDM603-C10□60115.8-3-0.4
    PBDM603-C20□60115.8-3.5-0.4
    PBDM603-C30□60115.8-4-0.4
    PBDM282-H50□2897-1.52.70.012
    PBDM282-H100□2897-23.60.012
    PBDM423-H30□4297-2.24.50.068
    PBDM423-H50□4297-3.58.30.068
    PBDM423-H100□4297-5110.068
    PBDM603-H50□60137.3-5.5140.435
    PBDM603-H100□60137.3-8200.435
    형식감속비백래시
    (DEG)    		로스트모션
    (분)    		히스테리시스 손실
    (분)    		허용회전수
    (min-1)
    형식감속비백래시
    (DEG)    		로스트모션
    (분)    		히스테리시스 손실
    (분)    		허용회전수
    (min-1)
    PBDM282-----
    PBDM284-----
    PBDM423-----
    PBDM603-----
    PBDM604-----
    PBDM282-B-----
    PBDM284-B-----
    PBDM423-B-----
    PBDM603-B-----
    PBDM604-B-----
    PBDM282-G3.61/3.62--800
    PBDM282-G7.21/7.22--400
    PBDM282-G101/102--300
    PBDM282-G201/201.5--150
    PBDM282-G301/301.5--100
    PBDM282-G501/501.5--60
    PBDM423-C3.61/3.60.6--500
    PBDM423-C7.21/7.20.4--250
    PBDM423-C101/100.35--180
    PBDM423-C201/200.25--90
    PBDM423-C301/300.25--60
    PBDM603-C3.61/3.60.55--500
    PBDM603-C7.21/7.20.25--250
    PBDM603-C101/100.25--180
    PBDM603-C201/200.17--90
    PBDM603-C301/300.17--60
    PBDM282-H501/50-0.4~3(±0.06N · m)-70
    PBDM282-H1001/100-0.4~3(±0.08N · m)-35
    PBDM423-H301/30--3.6116
    PBDM423-H501/50--2.470
    PBDM423-H1001/100--2.435
    PBDM603-H501/50-0.4~3(±0.28N · m)-70
    PBDM603-H1001/100-0.4～3(±0.4N?m)-35
    형식회전방향
    (지령방향에 대해)    		허용스러스트하중
    (N)    		허용래디얼하중
    (N)
    형식회전방향
    (지령방향에 대해)    		허용스러스트하중
    (N)    		허용래디얼하중
    (N)
    PBDM282-9.833
    PBDM284-9.833
    PBDM423-9.849
    PBDM603-14.7167
    PBDM604-14.7167
    PBDM282-B-9.833
    PBDM284-B-9.833
    PBDM423-B-9.849
    PBDM603-B-14.7167
    PBDM604-B-14.7167
    PBDM282-G3.6정1015
    PBDM282-G7.2정1015
    PBDM282-G10역1015
    PBDM282-G20정1015
    PBDM282-G30정1015
    PBDM282-G50정1015
    PBDM423-C3.6정1520
    PBDM423-C7.2정1520
    PBDM423-C10정1520
    PBDM423-C20역1520
    PBDM423-C30역1520
    PBDM603-C3.6정30100
    PBDM603-C7.2정30100
    PBDM603-C10역30100
    PBDM603-C20역30100
    PBDM603-C30역30100
    PBDM282-H50-100160
    PBDM282-H100-100160
    PBDM423-H30-1150209
    PBDM423-H50-1150209
    PBDM423-H100-1150209
    PBDM603-H50-400360
    PBDM603-H100-400360
    형식단위판매정가
    (원)    		기준납기기준납기기준납기모터질량
    (kg)    		견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고모터질량
    (kg)    		견적의뢰 및 주문
    PBDM282P1,177,000----견적의뢰 / 주문
    PBDM284P1,221,000----견적의뢰 / 주문
    PBDM423P1,144,000----견적의뢰 / 주문
    PBDM603P1,221,000---1견적의뢰 / 주문
    PBDM604P1,298,000---1견적의뢰 / 주문
    PBDM282-BP1,826,000----견적의뢰 / 주문
    PBDM284-BP1,859,000----견적의뢰 / 주문
    PBDM423-BP1,540,000---1견적의뢰 / 주문
    PBDM603-BP1,617,000---1견적의뢰 / 주문
    PBDM604-BP1,661,000---2견적의뢰 / 주문
    PBDM282-G3.6P1,507,000----견적의뢰 / 주문
    PBDM282-G7.2P1,507,000----견적의뢰 / 주문
    PBDM282-G10P1,507,000----견적의뢰 / 주문
    PBDM282-G20P1,507,000----견적의뢰 / 주문
    PBDM282-G30P1,507,000----견적의뢰 / 주문
    PBDM282-G50P1,507,000----견적의뢰 / 주문
    PBDM423-C3.6P1,386,000----견적의뢰 / 주문
    PBDM423-C7.2P1,386,000----견적의뢰 / 주문
    PBDM423-C10P1,386,000----견적의뢰 / 주문
    PBDM423-C20P1,386,000----견적의뢰 / 주문
    PBDM423-C30P1,386,000----견적의뢰 / 주문
    PBDM603-C3.6P1,463,000---1견적의뢰 / 주문
    PBDM603-C7.2P1,463,000---1견적의뢰 / 주문
    PBDM603-C10P1,463,000---1견적의뢰 / 주문
    PBDM603-C20P1,463,000---1견적의뢰 / 주문
    PBDM603-C30P1,463,000---1견적의뢰 / 주문
    PBDM282-H50P3,388,000----견적의뢰 / 주문
    PBDM282-H100P3,388,000----견적의뢰 / 주문
    PBDM423-H30P2,794,000---1견적의뢰 / 주문
    PBDM423-H50P2,794,000---1견적의뢰 / 주문
    PBDM423-H100P2,794,000---1견적의뢰 / 주문
    PBDM603-H50P3,674,000---1견적의뢰 / 주문
    PBDM603-H100P3,674,000---1견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
