플라롤러테이블

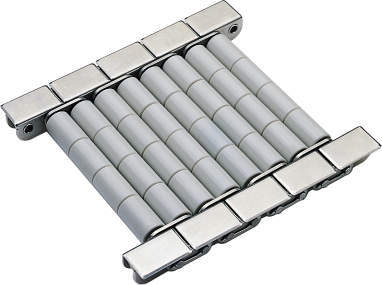

플라롤러테이블 ST형

(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


40건 중 1~40건 표시

형식	타입	사양	탑 플레이트 재질	피치 P (mm)	내폭 W (mm)	부시 · 롤러외경 R1 (mm)
형식	타입	사양	탑 플레이트 재질	피치 P (mm)	내폭 W (mm)	부시 · 롤러외경 R1 (mm)
ST305-SS	링크	SS사양	POM	9.525	4.78	5.08
ST310-SS	링크	SS사양	POM	9.525	4.78	5.08
ST315-SS	링크	SS사양	POM	9.525	4.78	5.08
ST320-SS	링크	SS사양	POM	9.525	4.78	5.08
ST404-SS	링크	SS사양	POM	12.7	7.95	7.92
ST406-SS	링크	SS사양	POM	12.7	7.95	7.92
ST408-SS	링크	SS사양	POM	12.7	7.95	7.92
ST410-SS	링크	SS사양	POM	12.7	7.95	7.92
ST412-SS	링크	SS사양	POM	12.7	7.95	7.92
ST414-SS	링크	SS사양	POM	12.7	7.95	7.92
ST416-SS	링크	SS사양	POM	12.7	7.95	7.92
ST504-SS	링크	SS사양	POM	15.875	9.53	10.16
ST506-SS	링크	SS사양	POM	15.875	9.53	10.16
ST508-SS	링크	SS사양	POM	15.875	9.53	10.16
ST510-SS	링크	SS사양	POM	15.875	9.53	10.16
ST512-SS	링크	SS사양	POM	15.875	9.53	10.16
ST514-SS	링크	SS사양	POM	15.875	9.53	10.16
ST516-SS	링크	SS사양	POM	15.875	9.53	10.16
ST518-SS	링크	SS사양	POM	15.875	9.53	10.16
ST520-SS	링크	SS사양	POM	15.875	9.53	10.16
ST522-SS	링크	SS사양	POM	15.875	9.53	10.16
ST524-SS	링크	SS사양	POM	15.875	9.53	10.16
ST404-NP	링크	NP사양	POM	12.7	7.95	7.92
ST406-NP	링크	NP사양	POM	12.7	7.95	7.92
ST408-NP	링크	NP사양	POM	12.7	7.95	7.92
ST410-NP	링크	NP사양	POM	12.7	7.95	7.92
ST412-NP	링크	NP사양	POM	12.7	7.95	7.92
ST414-NP	링크	NP사양	POM	12.7	7.95	7.92
ST416-NP	링크	NP사양	POM	12.7	7.95	7.92
ST504-NP	링크	NP사양	POM	15.875	9.53	10.16
ST506-NP	링크	NP사양	POM	15.875	9.53	10.16
ST508-NP	링크	NP사양	POM	15.875	9.53	10.16
ST510-NP	링크	NP사양	POM	15.875	9.53	10.16
ST512-NP	링크	NP사양	POM	15.875	9.53	10.16
ST514-NP	링크	NP사양	POM	15.875	9.53	10.16
ST516-NP	링크	NP사양	POM	15.875	9.53	10.16
ST518-NP	링크	NP사양	POM	15.875	9.53	10.16
ST520-NP	링크	NP사양	POM	15.875	9.53	10.16
ST522-NP	링크	NP사양	POM	15.875	9.53	10.16
ST524-NP	링크	NP사양	POM	15.875	9.53	10.16

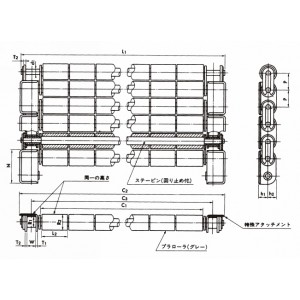

형식	어태치먼트(mm)	어태치먼트(mm)	어태치먼트(mm)	플레이트(mm)	플레이트(mm)	핀 (mm)	핀 (mm)
형식	높이 h1	폭 N	판두께 T1	높이 h2	판두께 T2	외경 d1	길이 L1
ST305-SS	4.4	18.3	0.75	5.2	1.25	3.54	74.2
ST310-SS	4.4	18.3	0.75	5.2	1.25	3.54	124.2
ST315-SS	4.4	18.3	0.75	5.2	1.25	3.54	174.2
ST320-SS	4.4	18.3	0.75	5.2	1.25	3.54	224.2
ST404-SS	5.7	24.4	1.2	7	1.5	3.92	135.6
ST406-SS	5.7	24.4	1.2	7	1.5	3.92	185.6
ST408-SS	5.7	24.4	1.2	7	1.5	3.92	235.6
ST410-SS	5.7	24.4	1.2	7	1.5	3.92	285.6
ST412-SS	5.7	24.4	1.2	7	1.5	3.92	335.6
ST414-SS	5.7	24.4	1.2	7	1.5	3.92	385.6
ST416-SS	5.7	24.4	1.2	7	1.5	3.92	435.6
ST504-SS	7.1	30.5	1.5	8.5	2	5	142.8
ST506-SS	7.1	30.5	1.5	8.5	2	5	192.8
ST508-SS	7.1	30.5	1.5	8.5	2	5	242.8
ST510-SS	7.1	30.5	1.5	8.5	2	5	292.8
ST512-SS	7.1	30.5	1.5	8.5	2	5	342.8
ST514-SS	7.1	30.5	1.5	8.5	2	5	392.8
ST516-SS	7.1	30.5	1.5	8.5	2	5	442.8
ST518-SS	7.1	30.5	1.5	8.5	2	5	492.8
ST520-SS	7.1	30.5	1.5	8.5	2	5	542.8
ST522-SS	7.1	30.5	1.5	8.5	2	5	592.8
ST524-SS	7.1	30.5	1.5	8.5	2	5	642.8
ST404-NP	5.7	24.4	1.2	7	1.5	3.92	135.6
ST406-NP	5.7	24.4	1.2	7	1.5	3.92	185.6
ST408-NP	5.7	24.4	1.2	7	1.5	3.92	235.6
ST410-NP	5.7	24.4	1.2	7	1.5	3.92	285.6
ST412-NP	5.7	24.4	1.2	7	1.5	3.92	335.6
ST414-NP	5.7	24.4	1.2	7	1.5	3.92	385.6
ST416-NP	5.7	24.4	1.2	7	1.5	3.92	435.6
ST504-NP	7.1	30.5	1.5	8.5	2	5	142.8
ST506-NP	7.1	30.5	1.5	8.5	2	5	192.8
ST508-NP	7.1	30.5	1.5	8.5	2	5	242.8
ST510-NP	7.1	30.5	1.5	8.5	2	5	292.8
ST512-NP	7.1	30.5	1.5	8.5	2	5	342.8
ST514-NP	7.1	30.5	1.5	8.5	2	5	392.8
ST516-NP	7.1	30.5	1.5	8.5	2	5	442.8
ST518-NP	7.1	30.5	1.5	8.5	2	5	492.8
ST520-NP	7.1	30.5	1.5	8.5	2	5	542.8
ST522-NP	7.1	30.5	1.5	8.5	2	5	592.8
ST524-NP	7.1	30.5	1.5	8.5	2	5	642.8

형식	플라롤러(mm)	플라롤러(mm)	유효폭 C1 (mm)	총폭 C2 (mm)	중심거리 C3 (mm)	적재 허용질량 (kg/m2)	허용속도(m/min)	허용속도(m/min)	개략질량
형식	외경 R2	길이 L2	유효폭 C1 (mm)	총폭 C2 (mm)	중심거리 C3 (mm)	적재 허용질량 (kg/m2)	윤할있음	윤할없음	(kg/m)
ST305-SS	9.2	10	50	75	60.4	50	30	30	1.75
ST310-SS	9.2	10	100	125	110.4	50	30	30	2.68
ST315-SS	9.2	10	150	175	160.4	50	30	30	3.61
ST320-SS	9.2	10	200	225	210.4	50	30	30	1.54
ST404-SS	12	25	101.2	138	115.6	250	30	30	4.42
ST406-SS	12	25	151.2	188	165.6	250	30	30	5.78
ST408-SS	12	25	201.2	238	215.6	250	30	30	7.13
ST410-SS	12	25	251.2	288	265.6	250	30	30	8.48
ST412-SS	12	25	301.2	338	315.6	250	30	30	9.82
ST414-SS	12	25	351.2	388	365.6	250	30	30	11.17
ST416-SS	12	25	401.2	438	415.6	250	30	30	12.52
ST504-SS	15	25	101.2	145.2	119	350	30	30	6.16
ST506-SS	15	25	151.2	195.2	169	350	30	30	8.08
ST508-SS	15	25	201.2	245.2	219	350	30	30	9.88
ST510-SS	15	25	251.2	295.2	269	350	30	30	11.74
ST512-SS	15	25	301.2	345.2	319	350	30	30	13.6
ST514-SS	15	25	351.2	395.2	369	350	30	30	15.46
ST516-SS	15	25	401.2	445.2	419	350	30	30	17.31
ST518-SS	15	25	451.2	495.2	469	350	30	30	19.18
ST520-SS	15	25	501.2	545.2	519	350	30	30	21.04
ST522-SS	15	25	551.2	595.2	569	350	30	30	22.9
ST524-SS	15	25	601.2	645.2	619	350	30	30	24.76
ST404-NP	12	25	101.2	138	115.6	250	30	30	4.42
ST406-NP	12	25	151.2	188	165.6	250	30	30	5.78
ST408-NP	12	25	201.2	238	215.6	250	30	30	7.13
ST410-NP	12	25	251.2	288	265.6	250	30	30	8.48
ST412-NP	12	25	301.2	338	315.6	250	30	30	9.82
ST414-NP	12	25	351.2	388	365.6	250	30	30	11.17
ST416-NP	12	25	401.2	438	415.6	250	30	30	12.52
ST504-NP	15	25	101.2	145.2	119	350	30	30	6.16
ST506-NP	15	25	151.2	195.2	169	350	30	30	8.08
ST508-NP	15	25	201.2	245.2	219	350	30	30	9.88
ST510-NP	15	25	251.2	295.2	269	350	30	30	11.74
ST512-NP	15	25	301.2	345.2	319	350	30	30	13.6
ST514-NP	15	25	351.2	395.2	369	350	30	30	15.46
ST516-NP	15	25	401.2	445.2	419	350	30	30	17.31
ST518-NP	15	25	451.2	495.2	469	350	30	30	19.18
ST520-NP	15	25	501.2	545.2	519	350	30	30	21.04
ST522-NP	15	25	551.2	595.2	569	350	30	30	22.9
ST524-NP	15	25	601.2	645.2	619	350	30	30	24.76

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
ST305-SS	L	21,230	-	-	-	-	견적의뢰 / 주문
ST310-SS	L	28,160	-	-	-	-	견적의뢰 / 주문
ST315-SS	L	36,960	-	-	-	-	견적의뢰 / 주문
ST320-SS	L	43,120	-	-	-	-	견적의뢰 / 주문
ST404-SS	L	26,400	-	-	-	-	견적의뢰 / 주문
ST406-SS	L	29,480	-	-	-	-	견적의뢰 / 주문
ST408-SS	L	33,220	-	-	-	-	견적의뢰 / 주문
ST410-SS	L	37,400	-	-	-	-	견적의뢰 / 주문
ST412-SS	L	41,140	-	-	-	-	견적의뢰 / 주문
ST414-SS	L	44,660	-	-	-	-	견적의뢰 / 주문
ST416-SS	L	48,400	-	-	-	-	견적의뢰 / 주문
ST504-SS	L	34,100	-	-	-	-	견적의뢰 / 주문
ST506-SS	L	39,820	-	-	-	-	견적의뢰 / 주문
ST508-SS	L	44,660	-	-	-	-	견적의뢰 / 주문
ST510-SS	L	50,160	-	-	-	-	견적의뢰 / 주문
ST512-SS	L	55,220	-	-	-	-	견적의뢰 / 주문
ST514-SS	L	60,060	-	-	-	-	견적의뢰 / 주문
ST516-SS	L	65,120	-	-	-	-	견적의뢰 / 주문
ST518-SS	L	70,840	-	-	-	-	견적의뢰 / 주문
ST520-SS	L	77,440	-	-	-	-	견적의뢰 / 주문
ST522-SS	L	83,600	-	-	-	-	견적의뢰 / 주문
ST524-SS	L	90,640	-	-	-	-	견적의뢰 / 주문
ST404-NP	L	23,760	-	-	-	-	견적의뢰 / 주문
ST406-NP	L	28,160	-	-	-	-	견적의뢰 / 주문
ST408-NP	L	31,680	-	-	-	-	견적의뢰 / 주문
ST410-NP	L	35,420	-	-	-	-	견적의뢰 / 주문
ST412-NP	L	39,160	-	-	-	-	견적의뢰 / 주문
ST414-NP	L	42,900	-	-	-	-	견적의뢰 / 주문
ST416-NP	L	46,420	-	-	-	-	견적의뢰 / 주문
ST504-NP	L	30,800	-	-	-	-	견적의뢰 / 주문
ST506-NP	L	36,300	-	-	-	-	견적의뢰 / 주문
ST508-NP	L	40,700	-	-	-	-	견적의뢰 / 주문
ST510-NP	L	46,420	-	-	-	-	견적의뢰 / 주문
ST512-NP	L	51,260	-	-	-	-	견적의뢰 / 주문
ST514-NP	L	56,100	-	-	-	-	견적의뢰 / 주문
ST516-NP	L	60,720	-	-	-	-	견적의뢰 / 주문
ST518-NP	L	66,220	-	-	-	-	견적의뢰 / 주문
ST520-NP	L	72,380	-	-	-	-	견적의뢰 / 주문
ST522-NP	L	78,320	-	-	-	-	견적의뢰 / 주문
ST524-NP	L	85,360	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
