HOME > 기어전도 > 랙기어 > 열처리 랙기어 > KRFD-H 열처리 랙기어(J시리즈)
열처리 랙기어
KRFD-H 열처리 랙기어(J시리즈)
코하라치차공업(주) ( KHK )
공통사양
정도등급KHK R 001 5급상당품
치형보통이
압력각20°
재료SCM440
열처리조질 · 치면고주파열처리
치면경도50~60HRC
캐드자료
  • 카탈로그
  • 제품설명
    ●J시리즈는 표준기어를 기반으로 설치구멍의 치수를 KHK 독자적 규격으로 시리즈화한 제품입니다.
    ●최신 기계설비를 이용한 저스트인타임 생산라인으로 생산 효율성과 품질을 추구.
    ●메이커에서 행하는 추가공으로 신뢰성 높은 제품을 제공합니다.



    관련이미지
    상세사양
    5건 중 1~5건 표시

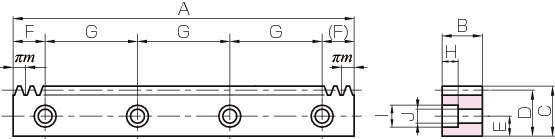

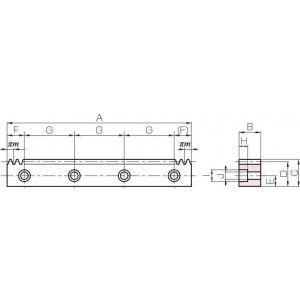

    형식모듈
    m
    잇수형상전장
    A
    치폭
    B
    높이
    C
    피치선높이
    D
    형식모듈
    m
    잇수형상전장
    A
    치폭
    B
    높이
    C
    피치선높이
    D
    KRFD1.5-1000HJ1.5212RF999.03152018.5
    KRFD2-1000HJ2160RF1005.31202523
    KRFD2.5-1000HJ2.5128RF1005.31253027.5
    KRFD3-1000HJ3106RF999.03303532
    KRFD4-1000HJ480RF1005.31404541
    형식취부구멍위치치수취부구멍위치치수취부구멍위치치수취부구멍위치치수취부구멍위치치수취부구멍형상치수취부구멍형상치수취부구멍형상치수
    형식EFG구멍수탭규격HIJ
    KRFD1.5-1000HJ849.511806M56106
    KRFD2-1000HJ1052.651806M67117
    KRFD2.5-1000HJ1252.651806M88.6149
    KRFD3-1000HJ1449.511806M1010.817.511
    KRFD4-1000HJ1852.651806M12132014
    형식허용전달력(N)허용전달력(N)허용전달력(kgf)허용전달력(kgf)
    형식굽힘강도치면강도굽힘강도치면강도
    KRFD1.5-1000HJ31401710320175
    KRFD2-1000HJ55703090568315
    KRFD2.5-1000HJ87104890888499
    KRFD3-1000HJ1250071101280725
    KRFD4-1000HJ223001290022701310
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량
    (kg)
    견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량
    (kg)
    견적의뢰 및 주문
    KRFD1.5-1000HJP628,100-4일간-2견적의뢰 / 주문
    KRFD2-1000HJP717,200-4일간-4견적의뢰 / 주문
    KRFD2.5-1000HJP842,600-4일간-5견적의뢰 / 주문
    KRFD3-1000HJP1,001,000-4일간-7견적의뢰 / 주문
    KRFD4-1000HJP1,408,000-4일간-13견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
