상품 상세보기 : 래칫 - SRT·SRTB 래칫

래칫

SRT·SRTB 래칫

코하라치차공업(주) ( KHK )

공통사양

이 홈의 각도	60°
재료	S45C
열처리	치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●회전 방향을 한 방향으로 제한하기 위해 사용되는 간단한 기구입니다.
●치면 부분에 고주파열처리를 하여 내구성이 뛰어납니다.

관련이미지

상세사양


40건 중 1~40건 표시

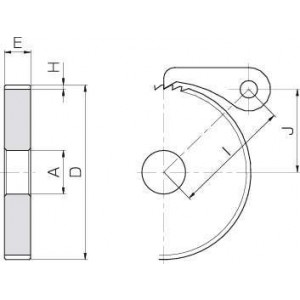

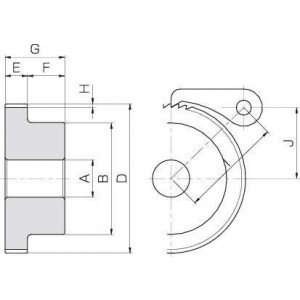

형식	타입	피치	잇수	형상	내경 A	보스경 B	이끝원직경 D	치폭 E
형식	타입	피치	잇수	형상	내경 A	보스경 B	이끝원직경 D	치폭 E
SRT2/3-50	보스없음	2.09	50	T4	10	-	33.3	6
SRT2/3-60	보스없음	2.09	60	T4	10	-	40	6
SRT2/3-80	보스없음	2.09	80	T4	12	-	53.3	6
SRT2/3-90	보스없음	2.09	90	T4	12	-	60	6
SRT2/3-100	보스없음	2.09	100	T4	12	-	66.6	6
SRT1-50	보스없음	3.14	50	T4	12	-	50	12
SRT1-60	보스없음	3.14	60	T4	15	-	60	12
SRT1-80	보스없음	3.14	80	T4	15	-	80	12
SRT1-90	보스없음	3.14	90	T4	15	-	90	12
SRT1-100	보스없음	3.14	100	T4	15	-	100	12
SRT2-30	보스없음	6.28	30	T4	15	-	60	15
SRT2-40	보스없음	6.28	40	T4	15	-	80	15
SRT2-50	보스없음	6.28	50	T4	15	-	100	15
SRT2-60	보스없음	6.28	60	T4	15	-	120	15
SRT3-30	보스없음	9.42	30	T4	15	-	90	20
SRT3-40	보스없음	9.42	40	T4	20	-	120	20
SRT3-50	보스없음	9.42	50	T4	20	-	150	20
SRT4-30	보스없음	12.56	30	T4	20	-	120	25
SRT4-40	보스없음	12.56	40	T4	20	-	160	25
SRT4-50	보스없음	12.56	50	T4	20	-	200	25
SRTB2/3-50	보스있음	2.09	50	T9	10	25	33.3	6
SRTB2/3-60	보스있음	2.09	60	T9	10	30	40	6
SRTB2/3-80	보스있음	2.09	80	T9	12	35	53.3	6
SRTB2/3-90	보스있음	2.09	90	T9	12	40	60	6
SRTB2/3-100	보스있음	2.09	100	T9	12	40	66.6	6
SRTB1-50	보스있음	3.14	50	T9	12	35	50	12
SRTB1-60	보스있음	3.14	60	T9	15	40	60	12
SRTB1-80	보스있음	3.14	80	T9	15	50	80	12
SRTB1-90	보스있음	3.14	90	T9	15	50	90	12
SRTB1-100	보스있음	3.14	100	T9	15	50	100	12
SRTB2-30	보스있음	6.28	30	T9	15	50	60	15
SRTB2-40	보스있음	6.28	40	T9	15	60	80	15
SRTB2-50	보스있음	6.28	50	T9	15	60	100	15
SRTB2-60	보스있음	6.28	60	T9	15	65	120	15
SRTB3-30	보스있음	9.42	30	T9	15	75	90	20
SRTB3-40	보스있음	9.42	40	T9	20	80	120	20
SRTB3-50	보스있음	9.42	50	T9	20	85	150	20
SRTB4-30	보스있음	12.56	30	T9	20	90	120	25
SRTB4-40	보스있음	12.56	40	T9	20	90	160	25
SRTB4-50	보스있음	12.56	50	T9	20	100	200	25

형식	보스길이 F	전장 G	이높이 H	중심거리 I	조립높이 J	허용토크 (N·m) 굽힘강도	허용토크 (kgf·m) 굽힘강도
형식	보스길이 F	전장 G	이높이 H	중심거리 I	조립높이 J	허용토크 (N·m) 굽힘강도	허용토크 (kgf·m) 굽힘강도
SRT2/3-50	-	6	1	33.84	15.67	3.07	0.31
SRT2/3-60	-	6	1	35.51	19	4.1	0.42
SRT2/3-80	-	6	1	39.48	25.67	6	0.61
SRT2/3-90	-	6	1	41.73	29	7.11	0.73
SRT2/3-100	-	6	1	44.11	32.33	8.24	0.84
SRT1-50	-	12	1.6	45.48	23.4	14.7	1.5
SRT1-60	-	12	1.6	48.24	28.4	19.5	1.99
SRT1-80	-	12	1.6	54.73	38.4	29.4	3
SRT1-90	-	12	1.6	58.35	43.4	34.5	3.52
SRT1-100	-	12	1.6	62.16	48.4	39.4	4.02
SRT2-30	-	15	3.1	61.23	26.9	29	2.96
SRT2-40	-	15	3.1	66.23	36.9	49.2	5.02
SRT2-50	-	15	3.1	72.28	46.9	70.8	7.22
SRT2-60	-	15	3.1	79.14	56.9	94.3	9.61
SRT3-30	-	20	5	76.32	40	92.6	9.44
SRT3-40	-	20	5	85.15	55	158	16.1
SRT3-50	-	20	5	95.52	70	229	23.3
SRT4-30	-	25	7.4	95.74	52.6	226	23
SRT4-40	-	25	7.4	108.03	72.6	385	39.3
SRT4-50	-	25	7.4	122.37	92.6	559	57
SRTB2/3-50	10	16	1	33.84	15.67	3.07	0.31
SRTB2/3-60	10	16	1	35.51	19	4.1	0.42
SRTB2/3-80	10	16	1	39.48	25.67	6	0.61
SRTB2/3-90	10	16	1	41.73	29	7.11	0.73
SRTB2/3-100	10	16	1	44.11	32.33	8.24	0.84
SRTB1-50	12	24	1.6	45.48	23.4	14.7	1.5
SRTB1-60	12	24	1.6	48.24	28.4	19.5	1.99
SRTB1-80	12	24	1.6	54.73	38.4	29.4	3
SRTB1-90	12	24	1.6	58.35	43.4	34.5	3.52
SRTB1-100	12	24	1.6	62.16	48.4	39.4	4.02
SRTB2-30	14	29	3.1	61.23	26.9	29	2.96
SRTB2-40	14	29	3.1	66.23	36.9	49.2	5.02
SRTB2-50	14	29	3.1	72.28	46.9	70.8	7.22
SRTB2-60	14	29	3.1	79.14	56.9	94.3	9.61
SRTB3-30	16	36	5	76.32	40	92.6	9.44
SRTB3-40	16	36	5	85.15	55	158	16.1
SRTB3-50	16	36	5	95.52	70	229	23.3
SRTB4-30	18	43	7.4	95.74	52.6	226	23
SRTB4-40	18	43	7.4	108.03	72.6	385	39.3
SRTB4-50	18	43	7.4	122.37	92.6	559	57

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SRT2/3-50	P	27,500	-	-	-	-	견적의뢰 / 주문
SRT2/3-60	P	31,460	-	-	-	-	견적의뢰 / 주문
SRT2/3-80	P	42,020	-	-	-	-	견적의뢰 / 주문
SRT2/3-90	P	51,480	-	-	-	-	견적의뢰 / 주문
SRT2/3-100	P	52,360	-	-	-	-	견적의뢰 / 주문
SRT1-50	P	34,100	-	-	-	-	견적의뢰 / 주문
SRT1-60	P	40,920	-	-	-	-	견적의뢰 / 주문
SRT1-80	P	54,340	-	-	-	-	견적의뢰 / 주문
SRT1-90	P	60,060	-	-	-	1	견적의뢰 / 주문
SRT1-100	P	73,700	-	-	-	1	견적의뢰 / 주문
SRT2-30	P	42,240	-	-	-	-	견적의뢰 / 주문
SRT2-40	P	56,980	-	-	-	1	견적의뢰 / 주문
SRT2-50	P	73,040	-	-	-	1	견적의뢰 / 주문
SRT2-60	P	91,300	-	-	-	1	견적의뢰 / 주문
SRT3-30	P	72,600	-	-	-	1	견적의뢰 / 주문
SRT3-40	P	101,860	-	-	-	2	견적의뢰 / 주문
SRT3-50	P	145,200	-	-	-	3	견적의뢰 / 주문
SRT4-30	P	138,600	-	-	-	2	견적의뢰 / 주문
SRT4-40	P	201,300	-	-	-	4	견적의뢰 / 주문
SRT4-50	P	295,900	-	-	-	6	견적의뢰 / 주문
SRTB2/3-50	P	36,300	-	-	-	-	견적의뢰 / 주문
SRTB2/3-60	P	40,700	-	-	-	-	견적의뢰 / 주문
SRTB2/3-80	P	50,160	-	-	-	-	견적의뢰 / 주문
SRTB2/3-90	P	57,640	-	-	-	-	견적의뢰 / 주문
SRTB2/3-100	P	62,920	-	-	-	-	견적의뢰 / 주문
SRTB1-50	P	39,820	-	-	-	-	견적의뢰 / 주문
SRTB1-60	P	47,960	-	-	-	-	견적의뢰 / 주문
SRTB1-80	P	62,260	-	-	-	1	견적의뢰 / 주문
SRTB1-90	P	70,840	-	-	-	1	견적의뢰 / 주문
SRTB1-100	P	83,380	-	-	-	1	견적의뢰 / 주문
SRTB2-30	P	51,260	-	-	-	-	견적의뢰 / 주문
SRTB2-40	P	67,100	-	-	-	1	견적의뢰 / 주문
SRTB2-50	P	84,700	-	-	-	1	견적의뢰 / 주문
SRTB2-60	P	104,500	-	-	-	2	견적의뢰 / 주문
SRTB3-30	P	85,580	-	-	-	1	견적의뢰 / 주문
SRTB3-40	P	123,200	-	-	-	2	견적의뢰 / 주문
SRTB3-50	P	180,400	-	-	-	3	견적의뢰 / 주문
SRTB4-30	P	169,400	-	-	-	3	견적의뢰 / 주문
SRTB4-40	P	234,300	-	-	-	4	견적의뢰 / 주문
SRTB4-50	P	356,400	-	-	-	7	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
