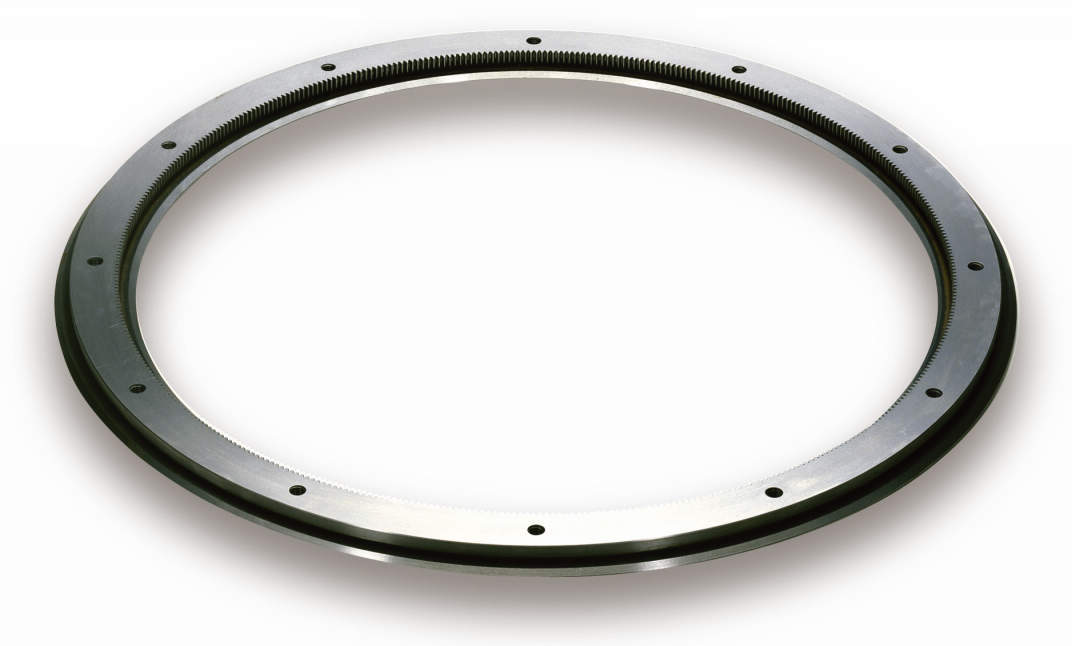

헵코 링레일기어
코하라치차공업(주) ( KHK )
제품설명
| ●마찰이 적은 구조 ●간단하고 효율적인 윤활 방법 ●링레일과 베어링의 유격이 적음 ●모든 각도의 평면에서 사용 가능 ●취부 및 취부 오차의 조정이 용이 ●링 레일의 구동 장치 위치를 자유롭게 설정 ●다른 구성 요소를 수납할 수 있도록 크게 열린 중앙부 |
|
|
| 10건 중 1~10건 표시 | |

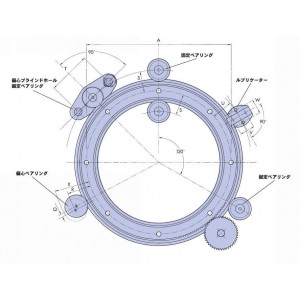

| 형식 | 타입 | A±0.2 | B | C | D | D1 | E | F |
| 형식 | 타입 | A±0.2 | B | C | D | D1 | E | F |
| R25-159P | 외치차 | 159 | 143.6 | 174.4 | 184.74 | 133.26 | 25 | 25.74 |
| R25-255P | 외치차 | 255 | 239.6 | 207.4 | 280.74 | 229.26 | 25 | 25.74 |
| R25-351P | 외치차 | 351 | 335.6 | 366.4 | 376.74 | 325.26 | 25 | 25.74 |
| R44-468P | 외치차 | 468 | 442 | 494 | 512.74 | 423.26 | 44 | 44.74 |
| R44-612P | 외치차 | 612 | 586 | 638 | 656.74 | 567.26 | 44 | 44.74 |
| R25-159Q | 내치차 | 159 | 143.6 | 174.4 | 184.74 | 133.26 | 25 | 25.74 |
| R25-255Q | 내치차 | 255 | 239.6 | 207.4 | 280.74 | 229.26 | 25 | 25.74 |
| R25-351Q | 내치차 | 351 | 335.6 | 366.4 | 376.74 | 325.26 | 25 | 25.74 |
| R44-468Q | 내치차 | 468 | 442 | 494 | 512.74 | 423.26 | 44 | 44.74 |
| R44-612Q | 내치차 | 612 | 586 | 638 | 656.74 | 567.26 | 44 | 44.74 |
| 형식 | G | H | I±0.025 | J | K | L | M | 구멍수 |
| 형식 | G | H | I±0.025 | J | K | L | M | 구멍수 |
| R25-159P | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 |
| R25-255P | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 |
| R25-351P | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 12 |
| R44-468P | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 12 |
| R44-612P | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 16 |
| R25-159Q | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 |
| R25-255Q | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 8 |
| R25-351Q | 15.4 | 12.25 | 10 | 4.5 | 5.75 | 9×6 | M8×1.25 | 12 |
| R44-468Q | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 12 |
| R44-612Q | 26 | 15.5 | 12.5 | 6 | 7 | 11×7 | M8×1.25 | 16 |
| 형식 | 모듈 | 압력각 Pa | 잇수 Z | 피치원직경 P | 이끝원직경 OD | 드릴가공위치 | 드릴가공위치 | 드릴가공위치 | 드릴가공위치 | 드릴가공위치 | 드릴가공위치 | 드릴가공위치 | 드릴가공위치 |
| 형식 | 모듈 | 압력각 Pa | 잇수 Z | 피치원직경 P | 이끝원직경 OD | Q | R | S | T±0.2 | U±0.2 | V±0.2 | W±0.2 | X |
| R25-159P | 0.8 | 20° | 216 | 172.8 | 174.4 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-255P | 0.8 | 20° | 336 | 268.8 | 270.4 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-351P | 0.8 | 20° | 456 | 364.8 | 266.4 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R44-468P | 1 | 20° | 492 | 492 | 494 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| R44-612P | 1 | 20° | 636 | 636 | 638 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| R25-159Q | 0.8 | 20° | 182 | 145.6 | 144 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-255Q | 0.8 | 20° | 302 | 241.6 | 240 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R25-351Q | 0.8 | 20° | 422 | 337.6 | 336 | 1.4 | 24.5 | 23.1 | 50 | 22.5 | 16 | 18 | 39 |
| R44-468Q | 1 | 20° | 444 | 444 | 442 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| R44-612Q | 1 | 20° | 588 | 588 | 586 | 1.8 | 37.8 | 36 | 60 | 34.5 | 22 | 25 | 57.3 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| R25-159P | P | 2,101,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| R25-255P | P | 3,102,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| R25-351P | P | 3,773,000 | - | - | - | 17 | 견적의뢰 / 주문 |
| R44-468P | P | 5,060,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| R44-612P | P | 6,996,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| R25-159Q | P | 2,101,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| R25-255Q | P | 3,102,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| R25-351Q | P | 3,773,000 | - | - | - | 17 | 견적의뢰 / 주문 |
| R44-468Q | P | 5,060,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| R44-612Q | P | 6,996,000 | - | - | - | 7 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
