상품 상세보기 : 베벨기어 - SBS 스파이럴 베벨기어

베벨기어

SBS 스파이럴 베벨기어

코하라치차공업(주) ( KHK )

공통사양

정도등급	JIS B 1704 4급
치형	글리슨
압력각	20°
비틀림각	35° (단지SBS1.5-6015R · 1560L，SBS2-6015R · 1560L은 39°)
재료	S45C
열처리	치면고주파열처리
치면경도	50~60HRC

캐드자료

카탈로그

제품설명

●베벨기어의 보급품으로서 모듈，잇수비를 많이 갖추고 있습니다.

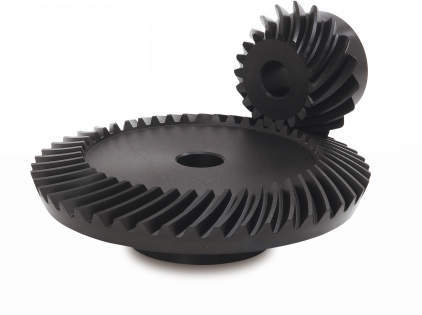

관련이미지

상세사양


58건 중 1~58건 표시

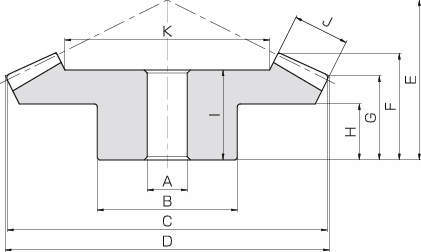

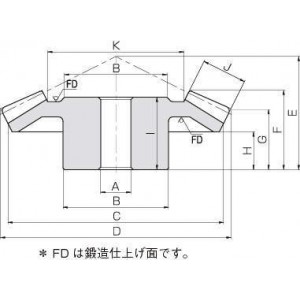

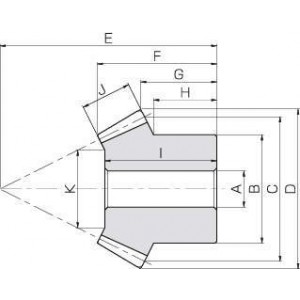

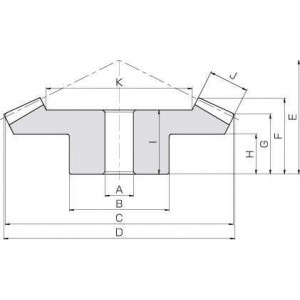

형식	잇수비	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D
형식	잇수비	모듈 m	잇수	비틀림방향	형상	내경 AH7	보스경 B	피치원직경 C	이끝원직경 D
SBS2-3020R	1.5	2	30	R	B4	12	35	60	61.36
SBS2-2030L	1.5	2	20	L	B3	10	30	40	43.49
SBS2.5-3020R	1.5	2.5	30	R	B4	15	45	75	77.09
SBS2.5-2030L	1.5	2.5	20	L	B3	12	40	50	54.43
SBS3-3020R	1.5	3	30	R	B4	16	50	90	92.21
SBS3-2030L	1.5	3	20	L	B3	16	45	60	65.58
SBS4-3020R	1.5	4	30	R	B4	20	70	120	122.85
SBS4-2030L	1.5	4	20	L	B3	20	60	80	87.34
SBS5-3020R	1.5	5	30	R	B4	25	90	150	153.67
SBS5-2030L	1.5	5	20	L	B3	22	80	100	109.2
SBS1-4020R	2	1	40	R	B4	8	25	40	40.52
SBS1-2040L	2	1	20	L	B3	6	16	20	22.08
SBS1.5-4020R	2	1.5	40	R	B4	10	38	60	60.75
SBS1.5-2040L	2	1.5	20	L	B3	8	25	30	33.08
SBS2-4020R	2	2	40	R	B4	12	40	80	81
SBS2-2040L	2	2	20	L	B3	12	32	40	44.1
SBS2.5-4020R	2	2.5	40	R	B4	15	50	100	101.27
SBS2.5-2040L	2	2.5	20	L	B3	12	40	50	55.2
SBS3-4020R	2	3	40	R	B4	20	60	120	121.48
SBS3-2040L	2	3	20	L	B3	16	50	60	66.07
SBS4-4020R	2	4	40	R	B4	20	70	160	162.07
SBS4-2040L	2	4	20	L	B3	20	60	80	88.5
SBS5-4020R	2	5	40	R	B5	25	100	200	202.54
SBS5-2040L	2	5	20	L	B3	22	80	100	110.45
SBS2.5-3618R	2	2.5	36	R	B4	15	55	90	91.29
SBS2.5-1836L	2	2.5	18	L	B3	12	38	45	50.3
SBS3-3618R	2	3	36	R	B4	20	60	108	109.53
SBS3-1836L	2	3	18	L	B3	16	46	54	60.28
SBS4-3618R	2	4	36	R	B4	20	70	144	145.99
SBS4-1836L	2	4	18	L	B3	20	60	72	80.19
SBS2-4518R	2.5	2	45	R	B4	12	48	90	90.79
SBS2-1845L	2.5	2	18	L	B3	10	32	36	40.42
SBS2.5-4518R	2.5	2.5	45	R	B4	15	55	112.5	113.49
SBS2.5-1845L	2.5	2.5	18	L	B3	12	40	45	50.35
SBS3-4518R	2.5	3	45	R	B4	20	65	135	136.24
SBS3-1845L	2.5	3	18	L	B3	16	48	54	60.69
SBS4-4518R	2.5	4	45	R	B4	25	80	180	181.57
SBS4-1845L	2.5	4	18	L	B3	20	62	72	80.86
SBS5-4518R	2.5	5	45	R	B4	30	100	225	225.81
SBS5-1845L	2.5	5	18	L	B3	22	80	90	103.87
SBS2-4515R	3	2	45	R	B4	12	40	90	90.67
SBS2-1545L	3	2	15	L	B3	10	24	30	34.78
SBS2.5-4515R	3	2.5	45	R	B4	15	50	112.5	113.32
SBS2.5-1545L	3	2.5	15	L	B3	12	30	37.5	43.36
SBS3-4515R	3	3	45	R	B4	20	60	135	135.99
SBS3-1545L	3	3	15	L	B3	15	38	45	52.08
SBS4-4515R	3	4	45	R	B5	20	80	180	181.3
SBS4-1545L	3	4	15	L	B3	16	50	60	69.3
SBS5-4515R	3	5	45	R	B5	30	90	225	226.61
SBS5-1545L	3	5	15	L	B3	20	60	75	86.55
SBS1.5-6015R	4	1.5	60	R	B4	12	60	90	90.36
SBS1.5-1560L	4	1.5	15	L	B3	8	18	22.5	26.09
SBS2-6015R	4	2	60	R	B4	15	80	120	120.46
SBS2-1560L	4	2	15	L	B3	10	24	30	34.68
SBS2.5-6015R	4	2.5	60	R	B4	20	100	150	150.5
SBS2.5-1560L	4	2.5	15	L	B3	12	30	37.5	44.16
SBS3-6015R	4	3	60	R	B4	20	120	180	180.57
SBS3-1560L	4	3	15	L	B3	15	38	45	52.64

형식	조립거리 E	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
형식	조립거리 E	전장 F	이끝거리 G	보스길이 H	내경길이 I	치폭 J	누름면직경 K
SBS2-3020R	40	26.8	21.02	15	23	11	37.56
SBS2-2030L	45	24.96	16.16	11.67	22	11	21.34
SBS2.5-3020R	50	33.86	26.56	18	30	15	45.61
SBS2.5-2030L	55	30.88	18.98	14.17	28	15	27.42
SBS3-3020R	55	35.34	26.66	17	31	17	57.14
SBS3-2030L	70	40.17	26.86	20	37	17	34.71
SBS4-3020R	75	47.49	37.14	25	40	20	78.59
SBS4-2030L	90	48.17	32.45	23.33	43	20	46.89
SBS5-3020R	90	58.08	42.75	24	50	30	91.22
SBS5-2030L	110	61.62	38.07	28.33	56	30	54.83
SBS1-4020R	22	15.02	12.52	8	12	6	26.58
SBS1-2040L	28	13.73	8.52	7	12	6	9.17
SBS1.5-4020R	35	24.93	20.75	15	22	10	39.64
SBS1.5-2040L	46	25.45	16.77	14.75	24	10	17.28
SBS2-4020R	45	32.27	26	18	27	15	48.46
SBS2-2040L	60	34.04	21.02	18	32	15	20.92
SBS2.5-4020R	55	39.65	31.27	20	34	20	59.28
SBS2.5-2040L	75	43.61	26.3	22.5	40	20	20.56
SBS3-4020R	65	45.76	36.47	24	38	22	73.81
SBS3-2040L	90	50.63	31.52	27.5	47	22	29.61
SBS4-4020R	80	53.69	42.07	28	45	28	102.39
SBS4-2040L	120	66.24	42.12	35	62	28	42.78
SBS5-4020R	90	55.02	42.54	26	50	30	138.92
SBS5-2040L	140	68.48	42.61	35	63	30	57.84
SBS2.5-3618R	43	28.38	21.79	13	24	16	57.72
SBS2.5-1836L	64	34.06	20.32	17.25	32	16	25.45
SBS3-3618R	52	34.82	26.53	17	30	20	68.27
SBS3-1836L	75	39.78	22.57	19	37	20	28.56
SBS4-3618R	72	48.84	37.99	25	42	26	91.87
SBS4-1836L	100	52.51	30.05	25	49	26	39.72
SBS2-4518R	40	27.67	22.98	15	25	14	62.24
SBS2-1845L	60	28.54	15.88	14.2	27.5	14	23.11
SBS2.5-4518R	50	34.94	28.74	18	31	18	76.53
SBS2.5-1845L	72	33.19	16.82	14.75	31.5	18	26.82
SBS3-4518R	60	41.65	34.55	22	37	21	92.96
SBS3-1845L	85	37.82	18.84	16.3	36	21	33.41
SBS4-4518R	75	50.98	40.96	24	45	29	122.33
SBS4-1845L	110	48.03	21.77	18	46	29	45.83
SBS5-4518R	90	57.9	46.01	28	51	34	156.56
SBS5-1845L	135	56.02	25.27	20.5	52.5	34	56.9
SBS2-4515R	40	30.29	26.01	17	26	15	59.04
SBS2-1545L	60	29.66	15.8	14	29	15	19.13
SBS2.5-4515R	50	38.25	32.47	22	35	20	72.82
SBS2.5-1545L	75	38.27	19.73	17.5	37	20	20.51
SBS3-4515R	55	40.59	33.98	20	35	23	88.18
SBS3-1545L	90	44.98	23.68	21.33	44	23	28.54
SBS4-4515R	70	50.62	41.95	24	45	30	118.08
SBS4-1545L	115	54.37	26.55	23.33	52	30	32.26
SBS5-4515R	75	50.05	39.92	20	44	35	152.88
SBS5-1545L	145	66.89	34.43	30	65	35	48.64
SBS1.5-6015R	32	24.08	21.48	12	21	12	65.39
SBS1.5-1560L	56	22.95	11.45	10.43	22.5	12	15.55
SBS2-6015R	42	31.5	27.91	16	27	16	87.02
SBS2-1560L	75	30.94	15.58	14.25	30	16	18.06
SBS2.5-6015R	53	39.68	35.24	20	34	20	108.64
SBS2.5-1560L	94	38.9	19.83	18.06	37.5	20	20.58
SBS3-6015R	64	47.61	42.64	25	41	22	134.4
SBS3-1560L	112	44.01	22.96	21.12	43	22	31.58

형식	허용토크 (N·m) 굽힘강도	허용토크 (N·m) 치면강도	허용토크 (kgf·m) 굽힘강도	허용토크 (kgf·m) 치면강도	백래시 (mm)
형식	허용토크 (N·m) 굽힘강도	허용토크 (N·m) 치면강도	허용토크 (kgf·m) 굽힘강도	허용토크 (kgf·m) 치면강도	백래시 (mm)
SBS2-3020R	15.4	11.3	1.57	1.15	0.06~0.16
SBS2-2030L	10.5	7.52	1.07	0.77	0.06~0.16
SBS2.5-3020R	31.7	23.6	3.23	2.4	0.07~0.17
SBS2.5-2030L	21.6	15.7	2.2	1.6	0.07~0.17
SBS3-3020R	52.9	39.7	5.39	4.05	0.08~0.18
SBS3-2030L	36.1	26.5	3.68	2.7	0.08~0.18
SBS4-3020R	115	88.1	11.8	8.99	0.12~0.27
SBS4-2030L	78.7	58.8	8.03	5.99	0.12~0.27
SBS5-3020R	253	195	25.8	19.9	0.14~0.34
SBS5-2030L	173	130	17.6	13.3	0.14~0.34
SBS1-4020R	3.01	2.22	0.31	0.23	0.03~0.13
SBS1-2040L	1.51	1.11	0.15	0.11	0.03~0.13
SBS1.5-4020R	10.9	8.22	1.11	0.84	0.05~0.15
SBS1.5-2040L	5.46	4.11	0.56	0.42	0.05~0.15
SBS2-4020R	27.8	21.3	2.83	2.17	0.06~0.16
SBS2-2040L	13.9	10.7	1.42	1.09	0.06~0.16
SBS2.5-4020R	56.4	43.7	5.75	4.46	0.07~0.17
SBS2.5-2040L	28.2	21.9	2.88	2.23	0.07~0.17
SBS3-4020R	92.5	72.6	9.44	7.4	0.08~0.18
SBS3-2040L	46.4	36.3	4.73	3.7	0.08~0.18
SBS4-4020R	213	170	21.7	17.3	0.12~0.27
SBS4-2040L	107	84.8	10.9	8.65	0.12~0.27
SBS5-4020R	376	302	38.3	30.8	0.14~0.34
SBS5-2040L	188	151	19.2	15.4	0.14~0.34
SBS2.5-3618R	41.7	29.3	4.26	2.99	0.07~0.17
SBS2.5-1836L	20.9	14.7	2.13	1.49	0.07~0.17
SBS3-3618R	74	52.4	7.54	5.35	0.08~0.18
SBS3-1836L	37	26.2	3.78	2.67	0.08~0.18
SBS4-3618R	173	124	17.6	12.7	0.12~0.27
SBS4-1836L	86.4	62.1	8.81	6.33	0.12~0.27
SBS2-4518R	31	21.9	3.16	2.23	0.06~0.16
SBS2-1845L	12.2	8.74	1.24	0.89	0.06~0.16
SBS2.5-4518R	61.6	44	6.28	4.49	0.07~0.17
SBS2.5-1845L	24.2	17.6	2.47	1.8	0.07~0.17
SBS3-4518R	104	75.4	10.7	7.69	0.08~0.18
SBS3-1845L	41	30.2	4.18	3.07	0.08~0.18
SBS4-4518R	253	185	25.8	18.9	0.12~0.27
SBS4-1845L	99.5	74.1	10.2	7.56	0.12~0.27
SBS5-4518R	474	350	48.4	35.7	0.14~0.34
SBS5-1845L	186	140	19	14.3	0.14~0.34
SBS2-4515R	31.7	18.8	3.23	1.92	0.06~0.16
SBS2-1545L	10.1	6.27	1.03	0.64	0.06~0.16
SBS2.5-4515R	64.3	38.7	6.56	3.94	0.07~0.17
SBS2.5-1545L	20.6	12.9	2.1	1.31	0.07~0.17
SBS3-4515R	108	65.8	11.1	6.71	0.08~0.18
SBS3-1545L	34.7	21.9	3.54	2.24	0.08~0.18
SBS4-4515R	253	156	25.8	15.9	0.12~0.27
SBS4-1545L	81.1	52	8.27	5.3	0.12~0.27
SBS5-4515R	473	295	48.3	30	0.14~0.34
SBS5-1545L	152	98.2	15.5	10	0.14~0.34
SBS1.5-6015R	17.9	12.9	1.83	1.31	0.05~0.15
SBS1.5-1560L	4.22	3.21	0.43	0.33	0.05~0.15
SBS2-6015R	42.5	30.9	4.33	3.15	0.06~0.16
SBS2-1560L	10	7.73	1.02	0.79	0.06~0.16
SBS2.5-6015R	96.1	58.4	9.79	5.95	0.07~0.17
SBS2.5-1560L	22.6	14.6	2.31	1.49	0.07~0.17
SBS3-6015R	156	95.7	15.9	9.76	0.08~0.18
SBS3-1560L	36.8	23.9	3.75	2.44	0.08~0.18

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
SBS2-3020R	P	88,880	-	-	-	-	견적의뢰 / 주문
SBS2-2030L	P	65,340	-	-	-	1	견적의뢰 / 주문
SBS2.5-3020R	P	134,200	-	-	-	-	견적의뢰 / 주문
SBS2.5-2030L	P	96,800	-	-	-	1	견적의뢰 / 주문
SBS3-3020R	P	152,900	-	-	-	-	견적의뢰 / 주문
SBS3-2030L	P	104,060	-	-	-	2	견적의뢰 / 주문
SBS4-3020R	P	291,500	-	-	-	1	견적의뢰 / 주문
SBS4-2030L	P	190,300	-	-	-	4	견적의뢰 / 주문
SBS5-3020R	P	491,700	-	-	-	2	견적의뢰 / 주문
SBS5-2030L	P	313,500	-	-	-	-	견적의뢰 / 주문
SBS1-4020R	P	39,160	-	-	-	-	견적의뢰 / 주문
SBS1-2040L	P	28,600	-	-	-	-	견적의뢰 / 주문
SBS1.5-4020R	P	66,220	-	-	-	-	견적의뢰 / 주문
SBS1.5-2040L	P	35,420	-	-	-	1	견적의뢰 / 주문
SBS2-4020R	P	89,320	-	-	-	-	견적의뢰 / 주문
SBS2-2040L	P	50,600	-	-	-	1	견적의뢰 / 주문
SBS2.5-4020R	P	166,100	-	-	-	-	견적의뢰 / 주문
SBS2.5-2040L	P	87,560	-	-	-	2	견적의뢰 / 주문
SBS3-4020R	P	209,000	-	-	-	1	견적의뢰 / 주문
SBS3-2040L	P	107,140	-	-	-	3	견적의뢰 / 주문
SBS4-4020R	P	455,400	-	-	-	1	견적의뢰 / 주문
SBS4-2040L	P	228,800	-	-	-	6	견적의뢰 / 주문
SBS5-4020R	P	654,500	-	-	-	3	견적의뢰 / 주문
SBS5-2040L	P	333,300	-	-	-	1	견적의뢰 / 주문
SBS2.5-3618R	P	159,500	-	-	-	-	견적의뢰 / 주문
SBS2.5-1836L	P	81,400	-	-	-	1	견적의뢰 / 주문
SBS3-3618R	P	213,400	-	-	-	-	견적의뢰 / 주문
SBS3-1836L	P	99,660	-	-	-	3	견적의뢰 / 주문
SBS4-3618R	P	323,400	-	-	-	1	견적의뢰 / 주문
SBS4-1836L	P	166,100	-	-	-	1	견적의뢰 / 주문
SBS2-4518R	P	161,700	-	-	-	-	견적의뢰 / 주문
SBS2-1845L	P	68,640	-	-	-	1	견적의뢰 / 주문
SBS2.5-4518R	P	221,100	-	-	-	-	견적의뢰 / 주문
SBS2.5-1845L	P	90,860	-	-	-	2	견적의뢰 / 주문
SBS3-4518R	P	283,800	-	-	-	-	견적의뢰 / 주문
SBS3-1845L	P	107,580	-	-	-	5	견적의뢰 / 주문
SBS4-4518R	P	577,500	-	-	-	1	견적의뢰 / 주문
SBS4-1845L	P	206,800	-	-	-	8	견적의뢰 / 주문
SBS5-4518R	P	836,000	-	-	-	2	견적의뢰 / 주문
SBS5-1845L	P	308,000	-	-	-	1	견적의뢰 / 주문
SBS2-4515R	P	134,200	-	-	-	-	견적의뢰 / 주문
SBS2-1545L	P	47,740	-	-	-	1	견적의뢰 / 주문
SBS2.5-4515R	P	178,200	-	-	-	-	견적의뢰 / 주문
SBS2.5-1545L	P	65,780	-	-	-	2	견적의뢰 / 주문
SBS3-4515R	P	244,200	-	-	-	-	견적의뢰 / 주문
SBS3-1545L	P	88,220	-	-	-	4	견적의뢰 / 주문
SBS4-4515R	P	507,100	-	-	-	1	견적의뢰 / 주문
SBS4-1545L	P	177,100	-	-	-	6	견적의뢰 / 주문
SBS5-4515R	P	707,300	-	-	-	1	견적의뢰 / 주문
SBS5-1545L	P	242,000	-	-	-	1	견적의뢰 / 주문
SBS1.5-6015R	P	256,300	-	-	-	-	견적의뢰 / 주문
SBS1.5-1560L	P	80,740	-	-	-	2	견적의뢰 / 주문
SBS2-6015R	P	375,100	-	-	-	-	견적의뢰 / 주문
SBS2-1560L	P	85,800	-	-	-	3	견적의뢰 / 주문
SBS2.5-6015R	P	420,200	-	-	-	-	견적의뢰 / 주문
SBS2.5-1560L	P	86,900	-	-	-	5	견적의뢰 / 주문
SBS3-6015R	P	551,100	-	-	-	-	견적의뢰 / 주문
SBS3-1560L	P	92,180	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
