SSGS 축붙이 연마평기어
SSGS 축부연마 평기어
코하라치차공업(주) ( KHK )
제품설명
| ●축붙이 치면연마평기어로 축부분을 추가공하여 베어링에 직접 세트할 수 있습니다. |
|
|
| 16건 중 1~16건 표시 | |

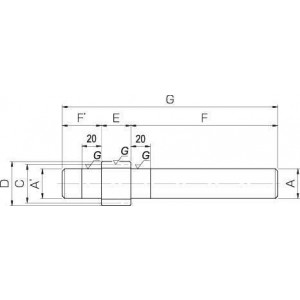

| 형식 | 모듈 (m) | 잇수 | 전위계수 | 형상 | 축경(좌) (A*) | 축길이(좌) (G*) | 피치원직경 (C) | 이끝원직경 (D) | 치폭 (E) |
| 형식 | 모듈 (m) | 잇수 | 전위계수 | 형상 | 축경(좌) (A*) | 축길이(좌) (G*) | 피치원직경 (C) | 이끝원직경 (D) | 치폭 (E) |
| SSGS1.5-10 | 1.5 | 10 | 0.5 | S7 | 12.2 | 25 | 15 | 19.35 | 15 |
| SSGS1.5-11 | 1.5 | 11 | 0.5 | S7 | 13.7 | 25 | 16.5 | 20.85 | 15 |
| SSGS1.5-12 | 1.5 | 12 | - | S7 | 13.7 | 25 | 18 | 21 | 15 |
| SSGS1.5-13 | 1.5 | 13 | - | S7 | 15.2 | 25 | 19.5 | 22.5 | 15 |
| SSGS2-10 | 2 | 10 | 0.5 | S7 | 16.2 | 30 | 20 | 25.8 | 20 |
| SSGS2-11 | 2 | 11 | 0.5 | S7 | 18.2 | 30 | 22 | 27.8 | 20 |
| SSGS2-12 | 2 | 12 | - | S7 | 18.2 | 30 | 24 | 28 | 20 |
| SSGS2-13 | 2 | 13 | - | S7 | 20.2 | 30 | 26 | 30 | 20 |
| SSGS2.5-10 | 2.5 | 10 | 0.5 | S7 | 20.2 | 35 | 25 | 32.25 | 25 |
| SSGS2.5-11 | 2.5 | 11 | 0.5 | S7 | 22.7 | 35 | 27.5 | 34.75 | 25 |
| SSGS2.5-12 | 2.5 | 12 | - | S7 | 22.7 | 35 | 30 | 35 | 25 |
| SSGS2.5-13 | 2.5 | 13 | - | S7 | 25.2 | 35 | 32.5 | 37.5 | 25 |
| SSGS3-10 | 3 | 10 | 0.5 | S7 | 24.2 | 40 | 30 | 38.7 | 30 |
| SSGS3-11 | 3 | 11 | 0.5 | S7 | 27.2 | 40 | 33 | 41.7 | 30 |
| SSGS3-12 | 3 | 12 | - | S7 | 27.2 | 40 | 36 | 42 | 30 |
| SSGS3-13 | 3 | 13 | - | S7 | 30.2 | 40 | 39 | 45 | 30 |
| 형식 | 축경(우) (A) | 축길이(우) (F) | 전장 (G) | 허용토크(N·m) | 허용토크(N·m) | 허용토크(kgf·m) | 허용토크(kgf·m) | 백래시 (mm) |
| 형식 | 축경(우) (A) | 축길이(우) (F) | 전장 (G) | 굽힘강도 | 치면강도 | 굽힘강도 | 치면강도 | 백래시 (mm) |
| SSGS1.5-10 | 12.2 | 100 | 140 | 12.7 | 3.76 | 1.3 | 0.38 | 0.08~0.16 |
| SSGS1.5-11 | 13.7 | 100 | 140 | 14.5 | 4.61 | 1.48 | 0.47 | 0.08~0.16 |
| SSGS1.5-12 | 13.7 | 100 | 140 | 9.97 | 4.7 | 1.02 | 0.48 | 0.08~0.16 |
| SSGS1.5-13 | 15.2 | 100 | 140 | 12.1 | 5.51 | 1.23 | 0.56 | 0.08~0.16 |
| SSGS2-10 | 16.2 | 120 | 170 | 30.2 | 9.07 | 3.08 | 0.93 | 0.11~0.21 |
| SSGS2-11 | 18.2 | 120 | 170 | 34.3 | 11 | 3.5 | 1.12 | 0.11~0.21 |
| SSGS2-12 | 18.2 | 120 | 170 | 23.6 | 11.3 | 2.41 | 1.15 | 0.11~0.21 |
| SSGS2-13 | 20.2 | 120 | 170 | 28.6 | 13.3 | 2.92 | 1.35 | 0.11~0.21 |
| SSGS2.5-10 | 20.2 | 135 | 195 | 58.9 | 17.9 | 6.01 | 1.83 | 0.11~0.21 |
| SSGS2.5-11 | 22.7 | 135 | 195 | 67.1 | 22 | 6.84 | 2.24 | 0.11~0.21 |
| SSGS2.5-12 | 22.7 | 135 | 195 | 46.2 | 22.4 | 4.71 | 2.28 | 0.11~0.21 |
| SSGS2.5-13 | 25.2 | 135 | 195 | 46.6 | 21.9 | 4.75 | 2.23 | 0.11~0.21 |
| SSGS3-10 | 24.2 | 150 | 220 | 102 | 31.3 | 10.4 | 3.19 | 0.11~0.21 |
| SSGS3-11 | 27.2 | 150 | 220 | 96.6 | 31.9 | 9.85 | 3.26 | 0.11~0.21 |
| SSGS3-12 | 27.2 | 150 | 220 | 66.5 | 32.6 | 6.78 | 3.32 | 0.11~0.21 |
| SSGS3-13 | 30.2 | 150 | 220 | 80.4 | 38.3 | 8.2 | 3.91 | 0.11~0.21 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량(kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량(kg) | 견적의뢰 및 주문 |
| SSGS1.5-10 | P | 107,140 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS1.5-11 | P | 113,300 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS1.5-12 | P | 118,800 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS1.5-13 | P | 126,500 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS2-10 | P | 122,100 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS2-11 | P | 129,800 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS2-12 | P | 135,300 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS2-13 | P | 144,100 | - | - | - | - | 견적의뢰 / 주문 |
| SSGS2.5-10 | P | 151,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS2.5-11 | P | 161,700 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS2.5-12 | P | 168,300 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS2.5-13 | P | 177,100 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS3-10 | P | 184,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS3-11 | P | 195,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS3-12 | P | 202,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SSGS3-13 | P | 217,800 | - | - | - | 1 | 견적의뢰 / 주문 |
 |
