상품 상세보기 : 리니어부싱 - 리니어부싱 LMB(인치계·보통제품)

HOME > 직동기기 > 부시 > 리니어부싱 > 리니어부싱 LMB(인치계·보통제품)

리니어부싱

리니어부싱 LMB(인치계·보통제품)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


21건 중 1~21건 표시

형식	본체재질	리테이너재질	씰	강구 조열	Fw	Fw	Fw	D	D	D
형식	본체재질	리테이너재질	씰	강구 조열	(inch)	(mm)	치수차 (μm)	(inch)	(mm)	치수차 (μm)
LMB4812	탄소강제	탄소강제	없음	3	1/4	6.35	0/-9	1/2	12.7	0/-11
LMB61014	탄소강제	탄소강제	없음	4	3/8	9.525	0/-9	5/8	15.875	0/-13
LMB81420	탄소강제	탄소강제	없음	4	1/2	12.7	0/-9	7/8	22.225	0/-13
LMB101824	탄소강제	탄소강제	없음	4	5/8	15.875	0/-9	1.125	28.575	0/-13
LMB122026	탄소강제	탄소강제	없음	5	3/4	19.05	0/-10	1.25	31.75	0/-16
LMB162536	탄소강제	탄소강제	없음	6	1	25.4	0/-10	1.5625	39.688	0/-16
LMB203242	탄소강제	탄소강제	없음	6	1.25	31.75	0/-12	2	50.8	0/-19
LMB243848	탄소강제	탄소강제	없음	6	1.5	38.1	0/-12	2.375	60.325	0/-19
LMB324864	탄소강제	탄소강제	없음	6	2	50.8	0/-12	3	76.2	0/-22
LMB406080	탄소강제	탄소강제	없음	6	2.5	63.5	0/-15	3.75	95.25	0/-22
LMB487296	탄소강제	탄소강제	없음	6	3	76.2	0/-15	4.5	114.3	0/-22
LMB6496128	탄소강제	탄소강제	없음	6	4	101.6	0/-20	6	152.4	0/-25
LMB4812N	탄소강제	합성수지제	없음	4	1/4	6.35	0/-9	1/2	12.7	0/-11
LMB61014N	탄소강제	합성수지제	없음	4	3/8	9.525	0/-9	5/8	15.875	0/-13
LMB81420N	탄소강제	합성수지제	없음	4	1/2	12.7	0/-9	7/8	22.225	0/-13
LMB101824N	탄소강제	합성수지제	없음	4	5/8	15.875	0/-9	1.125	28.575	0/-13
LMB122026N	탄소강제	합성수지제	없음	5	3/4	19.05	0/-10	1.25	31.75	0/-16
LMB162536N	탄소강제	합성수지제	없음	6	1	25.4	0/-10	1.5625	39.688	0/-16
LMB203242N	탄소강제	합성수지제	없음	6	1.25	31.75	0/-12	2	50.8	0/-19
LMB243848N	탄소강제	합성수지제	없음	6	1.5	38.1	0/-12	2.375	60.325	0/-19
LMB324864N	탄소강제	합성수지제	없음	6	2	50.8	0/-12	3	76.2	0/-22

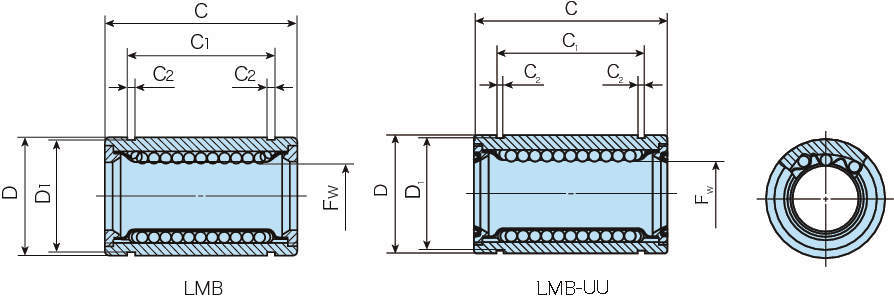

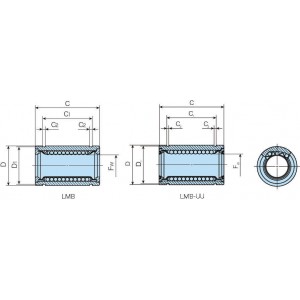

형식	C	C	C	C1	C1	C2 (mm)	D1 (mm)
형식	(inch)	(mm)	치수차 (μm)	(mm)	치수차 (μm)	C2 (mm)	D1 (mm)
LMB4812	3/4	19.05	0/-200	12.98	0/-200	0.992	11.906
LMB61014	7/8	22.225	0/-200	16.15	0/-200	0.992	14.935
LMB81420	1.25	31.75	0/-200	24.46	0/-200	1.168	20.853
LMB101824	1.5	38.1	0/-200	28.04	0/-200	1.422	26.899
LMB122026	1.625	41.275	0/-200	29.61	0/-200	1.422	29.87
LMB162536	2.25	57.15	0/-300	44.53	0/-300	1.727	37.306
LMB203242	2.625	66.675	0/-300	50.92	0/-300	1.727	47.904
LMB243848	3	76.2	0/-300	61.26	0/-300	2.184	56.87
LMB324864	4	101.6	0/-300	81.07	0/-300	2.616	72.085
LMB406080	5	127	0/-300	100.99	0/-300	3.048	90.22
LMB487296	6	152.4	0/-400	120.04	0/-400	3.048	109.474
LMB6496128	8	203.2	0/-400	158.95	0/-400	3.53	145.923
LMB4812N	3/4	19.05	0/-200	12.98	0/-200	0.992	11.906
LMB61014N	7/8	22.225	0/-200	16.15	0/-200	0.992	14.935
LMB81420N	1.25	31.75	0/-200	24.46	0/-200	1.168	20.853
LMB101824N	1.5	38.1	0/-200	28.04	0/-200	1.422	26.899
LMB122026N	1.625	41.275	0/-200	29.61	0/-200	1.422	29.87
LMB162536N	2.25	57.15	0/-300	44.53	0/-300	1.727	37.306
LMB203242N	2.625	66.675	0/-300	50.92	0/-300	1.727	47.904
LMB243848N	3	76.2	0/-300	61.26	0/-300	2.184	56.87
LMB324864N	4	101.6	0/-300	81.07	0/-300	2.616	72.085

형식	최대편심 (μm)	기본동정격하중C(N)	기본동정격하중C(N)	기본정정격하중C0(N)	기본정정격하중C0(N)	질량 (g) 참고
형식	최대편심 (μm)	하중방향 A	하중방향 B	하중방향 A	하중방향 B	질량 (g) 참고
LMB4812	12	82.6	67	168	168	9.1
LMB61014	12	94.8	109	174	246	27.5
LMB81420	12	264	303	505	714	44
LMB101824	12	424	488	766	1080	85
LMB122026	15	554	659	1000	1470	98
LMB162536	15	923	978	1780	2280	220
LMB203242	20	1370	1450	2510	3210	490
LMB243848	20	2010	2130	3610	4620	730
LMB324864	25	3960	4190	7140	9130	1530
LMB406080	25	5190	5490	9090	11600	2400
LMB487296	25	8620	9120	14500	18500	4400
LMB6496128	30	17000	18000	28600	36500	11000
LMB4812N	12	-	-	-	-	8.5
LMB61014N	12	94.8	109	174	246	12.5
LMB81420N	12	264	303	505	714	40
LMB101824N	12	424	488	766	1080	76
LMB122026N	15	554	659	1000	1470	95
LMB162536N	15	923	978	1780	2280	200
LMB203242N	20	1370	1450	2510	3210	440
LMB243848N	20	2010	2130	3610	4620	670
LMB324864N	25	3960	4190	7140	9130	1140

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
LMB4812	P	42,900	-	-	-	-	견적의뢰 / 주문
LMB61014	P	39,820	-	-	-	-	견적의뢰 / 주문
LMB81420	P	36,300	-	-	-	-	견적의뢰 / 주문
LMB101824	P	49,720	-	-	-	-	견적의뢰 / 주문
LMB122026	P	71,940	-	-	-	-	견적의뢰 / 주문
LMB162536	P	121,000	-	-	-	-	견적의뢰 / 주문
LMB203242	P	205,700	-	-	-	-	견적의뢰 / 주문
LMB243848	P	264,000	-	-	-	-	견적의뢰 / 주문
LMB324864	P	336,600	-	-	-	-	견적의뢰 / 주문
LMB406080	P	541,200	-	-	-	-	견적의뢰 / 주문
LMB487296	P	1,133,000	-	-	-	-	견적의뢰 / 주문
LMB6496128	P	2,057,000	-	-	-	-	견적의뢰 / 주문
LMB4812N	P	39,600	-	-	-	-	견적의뢰 / 주문
LMB61014N	P	34,540	-	-	-	-	견적의뢰 / 주문
LMB81420N	P	33,220	-	-	-	-	견적의뢰 / 주문
LMB101824N	P	45,540	-	-	-	-	견적의뢰 / 주문
LMB122026N	P	56,100	-	-	-	-	견적의뢰 / 주문
LMB162536N	P	86,900	-	-	-	-	견적의뢰 / 주문
LMB203242N	P	134,200	-	-	-	-	견적의뢰 / 주문
LMB243848N	P	187,000	-	-	-	-	견적의뢰 / 주문
LMB324864N	P	237,600	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
