HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 엘보하프유니온(R)
V-Lok피팅

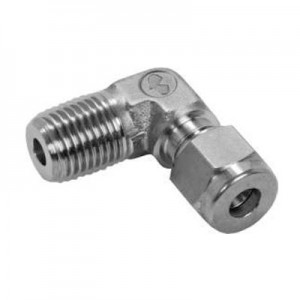

V-Lok 엘보하프유니온(R)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    60건 중 1~60건 표시
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)
    VUWL-3A튜브(밀리사이즈)와 ISO테이퍼수나사3R1/82.411.1
    VUWL-3B튜브(밀리사이즈)와 ISO테이퍼수나사3R1/42.412.7
    VUWL-4A튜브(밀리사이즈)와 ISO테이퍼수나사4R1/82.412.7
    VUWL-4B튜브(밀리사이즈)와 ISO테이퍼수나사4R1/42.412.7
    VUWL-6A튜브(밀리사이즈)와 ISO테이퍼수나사6R1/84.812.7
    VUWL-6B튜브(밀리사이즈)와 ISO테이퍼수나사6R1/44.812.7
    VUWL-6C튜브(밀리사이즈)와 ISO테이퍼수나사6R3/84.817.5
    VUWL-6D튜브(밀리사이즈)와 ISO테이퍼수나사6R1/24.820.6
    VUWL-8A튜브(밀리사이즈)와 ISO테이퍼수나사8R1/84.814.3
    VUWL-8B튜브(밀리사이즈)와 ISO테이퍼수나사8R1/46.414.3
    VUWL-8C튜브(밀리사이즈)와 ISO테이퍼수나사8R3/86.417.5
    VUWL-8D튜브(밀리사이즈)와 ISO테이퍼수나사8R1/26.420.6
    VUWL-10A튜브(밀리사이즈)와 ISO테이퍼수나사10R1/84.817.5
    VUWL-10B튜브(밀리사이즈)와 ISO테이퍼수나사10R1/47.117.5
    VUWL-10C튜브(밀리사이즈)와 ISO테이퍼수나사10R3/87.917.5
    VUWL-10D튜브(밀리사이즈)와 ISO테이퍼수나사10R1/27.920.6
    VUWL-12A튜브(밀리사이즈)와 ISO테이퍼수나사12R1/84.820.6
    VUWL-12B튜브(밀리사이즈)와 ISO테이퍼수나사12R1/47.120.6
    VUWL-12C튜브(밀리사이즈)와 ISO테이퍼수나사12R3/89.520.6
    VUWL-12D튜브(밀리사이즈)와 ISO테이퍼수나사12R1/29.520.6
    VUWL-12E튜브(밀리사이즈)와 ISO테이퍼수나사12R3/49.527
    VUWL-16C튜브(밀리사이즈)와 ISO테이퍼수나사16R3/89.523.8
    VUWL-16D튜브(밀리사이즈)와 ISO테이퍼수나사16R1/211.923.8
    VUWL-18D튜브(밀리사이즈)와 ISO테이퍼수나사18R1/211.928.6
    VUWL-18E튜브(밀리사이즈)와 ISO테이퍼수나사18R3/415.127
    VUWL-20D튜브(밀리사이즈)와 ISO테이퍼수나사20R1/211.934.9
    VUWL-20E튜브(밀리사이즈)와 ISO테이퍼수나사20R3/415.934.9
    VUWL-22E튜브(밀리사이즈)와 ISO테이퍼수나사22R3/415.934.9
    VUWL-22F튜브(밀리사이즈)와 ISO테이퍼수나사22R118.334.9
    VUWL-25E튜브(밀리사이즈)와 ISO테이퍼수나사25R3/415.934.9
    VUWL-25F튜브(밀리사이즈)와 ISO테이퍼수나사25R121.834.9
    VUWL-1.6A튜브(인치사이즈)와 ISO테이퍼수나사1.6R1/81.311.1
    VUWL-3.2A튜브(인치사이즈)와 ISO테이퍼수나사3.2R1/82.311.1
    VUWL-3.2B튜브(인치사이즈)와 ISO테이퍼수나사3.2R1/42.312.7
    VUWL-4.8A튜브(인치사이즈)와 ISO테이퍼수나사4.8R1/8312.7
    VUWL-4.8B튜브(인치사이즈)와 ISO테이퍼수나사4.8R1/4312.7
    VUWL-6.35A튜브(인치사이즈)와 ISO테이퍼수나사6.35R1/84.812.7
    VUWL-6.35B튜브(인치사이즈)와 ISO테이퍼수나사6.35R1/44.812.7
    VUWL-6.35C튜브(인치사이즈)와 ISO테이퍼수나사6.35R3/84.817.5
    VUWL-6.35D튜브(인치사이즈)와 ISO테이퍼수나사6.35R1/24.820.6
    VUWL-7.93A튜브(인치사이즈)와 ISO테이퍼수나사7.93R1/84.814.3
    VUWL-7.93B튜브(인치사이즈)와 ISO테이퍼수나사7.93R1/46.3514.3
    VUWL-7.93C튜브(인치사이즈)와 ISO테이퍼수나사7.93R3/86.3517.5
    VUWL-9.52A튜브(인치사이즈)와 ISO테이퍼수나사9.52R1/84.815.9
    VUWL-9.52B튜브(인치사이즈)와 ISO테이퍼수나사9.52R1/47.115.9
    VUWL-9.52C튜브(인치사이즈)와 ISO테이퍼수나사9.52R3/87.117.5
    VUWL-9.52D튜브(인치사이즈)와 ISO테이퍼수나사9.52R1/27.120.6
    VUWL-9.52E튜브(인치사이즈)와 ISO테이퍼수나사9.52R3/47.128.6
    VUWL-12.7B튜브(인치사이즈)와 ISO테이퍼수나사12.7R1/47.120.6
    VUWL-12.7C튜브(인치사이즈)와 ISO테이퍼수나사12.7R3/89.520.6
    VUWL-12.7D튜브(인치사이즈)와 ISO테이퍼수나사12.7R1/210.420.6
    VUWL-12.7E튜브(인치사이즈)와 ISO테이퍼수나사12.7R3/410.428.6
    VUWL-15.88C튜브(인치사이즈)와 ISO테이퍼수나사15.88R3/89.623.8
    VUWL-15.88D튜브(인치사이즈)와 ISO테이퍼수나사15.88R1/211.923.8
    VUWL-15.88E튜브(인치사이즈)와 ISO테이퍼수나사15.88R3/412.728.6
    VUWL-19.05D튜브(인치사이즈)와 ISO테이퍼수나사19.05R1/211.927
    VUWL-19.05E튜브(인치사이즈)와 ISO테이퍼수나사19.05R3/415.827
    VUWL-22.22E튜브(인치사이즈)와 ISO테이퍼수나사22.22R3/415.834.9
    VUWL-25.4E튜브(인치사이즈)와 ISO테이퍼수나사25.4R3/415.834.9
    VUWL-25.4F튜브(인치사이즈)와 ISO테이퍼수나사25.4R121.834.9
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    형식N
    (mm)    		E
    (mm)    		N1
    (mm)    		I
    (mm)
    VUWL-3A1723.617.812.9
    VUWL-3B1824.623.412.9
    VUWL-4A18.825.418.813.7
    VUWL-4B18.825.423.413.7
    VUWL-6A19.62718.815.3
    VUWL-6B19.62723.415.3
    VUWL-6C22.429.826.215.3
    VUWL-6D24.431.83315.3
    VUWL-8A21.328.819.816.2
    VUWL-8B21.328.824.416.2
    VUWL-8C23.130.626.216.2
    VUWL-8D25.132.63316.2
    VUWL-10A23.931.521.617.2
    VUWL-10B23.931.526.217.2
    VUWL-10C23.931.526.217.2
    VUWL-10D25.933.53317.2
    VUWL-12A25.93623.622.8
    VUWL-12B25.93628.222.8
    VUWL-12C25.93628.222.8
    VUWL-12D25.9363322.8
    VUWL-12E29.739.836.822.8
    VUWL-16C27.93830.224.4
    VUWL-16D27.93835.124.4
    VUWL-18D29.739.836.824.4
    VUWL-18E29.739.836.824.4
    VUWL-20D34.544.641.726
    VUWL-20E34.544.641.726
    VUWL-22E34.544.641.726
    VUWL-22F34.544.646.526
    VUWL-25E36.849.141.731.3
    VUWL-25F36.849.146.531.3
    VUWL-1.6A15.219.117.88.6
    VUWL-3.2A1723.617.812.7
    VUWL-3.2B1824.623.412.7
    VUWL-4.8A18.825.418.813.7
    VUWL-4.8B18.825.423.413.7
    VUWL-6.35A19.626.918.815.2
    VUWL-6.35B19.626.923.415.2
    VUWL-6.35C22.429.726.215.2
    VUWL-6.35D24.431.83315.2
    VUWL-7.93A21.328.719.816.2
    VUWL-7.93B21.328.724.416.2
    VUWL-7.93C23.130.526.216.2
    VUWL-9.52A23.130.520.816.8
    VUWL-9.52B23.130.525.416.8
    VUWL-9.52C23.931.226.216.8
    VUWL-9.52D25.933.33316.8
    VUWL-9.52E29.737.136.816.8
    VUWL-12.7B25.936.128.222.9
    VUWL-12.7C25.936.128.222.9
    VUWL-12.7D25.936.13322.9
    VUWL-12.7E29.739.936.822.9
    VUWL-15.88C27.938.130.224.4
    VUWL-15.88D27.938.135.124.4
    VUWL-15.88E29.739.936.824.4
    VUWL-19.05D29.739.936.824.4
    VUWL-19.05E29.739.936.824.4
    VUWL-22.22E34.544.741.725.9
    VUWL-25.4E36.84941.731.2
    VUWL-25.4F36.84946.531.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWL-3AP29,040----견적의뢰 / 주문
    VUWL-3BP31,460----견적의뢰 / 주문
    VUWL-4AP29,040----견적의뢰 / 주문
    VUWL-4BP36,300----견적의뢰 / 주문
    VUWL-6AP30,800----견적의뢰 / 주문
    VUWL-6BP33,660----견적의뢰 / 주문
    VUWL-6CP45,980----견적의뢰 / 주문
    VUWL-6DP53,020----견적의뢰 / 주문
    VUWL-8AP31,460----견적의뢰 / 주문
    VUWL-8BP33,000----견적의뢰 / 주문
    VUWL-8CP34,320----견적의뢰 / 주문
    VUWL-8DP49,060----견적의뢰 / 주문
    VUWL-10AP46,860----견적의뢰 / 주문
    VUWL-10BP40,920----견적의뢰 / 주문
    VUWL-10CP49,280----견적의뢰 / 주문
    VUWL-10DP63,360----견적의뢰 / 주문
    VUWL-12AP견적----견적의뢰 / 주문
    VUWL-12BP57,860----견적의뢰 / 주문
    VUWL-12CP58,080----견적의뢰 / 주문
    VUWL-12DP72,160----견적의뢰 / 주문
    VUWL-12EP102,740----견적의뢰 / 주문
    VUWL-16CP75,900----견적의뢰 / 주문
    VUWL-16DP81,620----견적의뢰 / 주문
    VUWL-18DP88,000----견적의뢰 / 주문
    VUWL-18EP88,000----견적의뢰 / 주문
    VUWL-20DP견적----견적의뢰 / 주문
    VUWL-20EP130,900----견적의뢰 / 주문
    VUWL-22EP130,900----견적의뢰 / 주문
    VUWL-22FP견적----견적의뢰 / 주문
    VUWL-25EP견적----견적의뢰 / 주문
    VUWL-25FP견적----견적의뢰 / 주문
    VUWL-1.6AP59,620----견적의뢰 / 주문
    VUWL-3.2AP29,040----견적의뢰 / 주문
    VUWL-3.2BP31,460----견적의뢰 / 주문
    VUWL-4.8AP견적----견적의뢰 / 주문
    VUWL-4.8BP견적----견적의뢰 / 주문
    VUWL-6.35AP30,800----견적의뢰 / 주문
    VUWL-6.35BP33,660----견적의뢰 / 주문
    VUWL-6.35CP45,980----견적의뢰 / 주문
    VUWL-6.35DP53,020----견적의뢰 / 주문
    VUWL-7.93AP견적----견적의뢰 / 주문
    VUWL-7.93BP34,320----견적의뢰 / 주문
    VUWL-7.93CP견적----견적의뢰 / 주문
    VUWL-9.52AP42,020----견적의뢰 / 주문
    VUWL-9.52BP40,920----견적의뢰 / 주문
    VUWL-9.52CP49,280----견적의뢰 / 주문
    VUWL-9.52DP63,360----견적의뢰 / 주문
    VUWL-9.52EP견적----견적의뢰 / 주문
    VUWL-12.7BP57,860----견적의뢰 / 주문
    VUWL-12.7CP58,080----견적의뢰 / 주문
    VUWL-12.7DP72,160----견적의뢰 / 주문
    VUWL-12.7EP102,740----견적의뢰 / 주문
    VUWL-15.88CP견적----견적의뢰 / 주문
    VUWL-15.88DP79,420----견적의뢰 / 주문
    VUWL-15.88EP견적----견적의뢰 / 주문
    VUWL-19.05DP88,000----견적의뢰 / 주문
    VUWL-19.05EP88,000----견적의뢰 / 주문
    VUWL-22.22EP견적----견적의뢰 / 주문
    VUWL-25.4EP견적----견적의뢰 / 주문
    VUWL-25.4FP170,500----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
