HOME > 배관기기 > 피팅 > V-Lok피팅 > V-Lok 게이지유니온(NPT)
V-Lok피팅

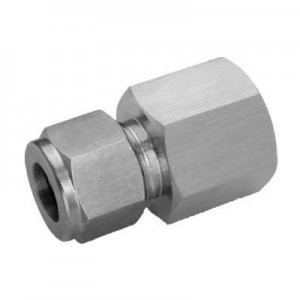

V-Lok 게이지유니온(NPT)
(주)후지킨 ( FUJIKIN )
공통사양
캐드자료
    • 카탈로그
    		•



    관련이미지
    상세사양
    50건 중 1~50건 표시

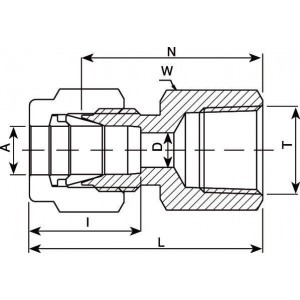

    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)    		N
    (mm)    		L
    (mm)    		I
    (mm)
    형식타입A
    호칭경
    (mm)    		TD
    (mm)    		W
    (mm)    		N
    (mm)    		L
    (mm)    		I
    (mm)
    VUWG-3AN튜브(밀리사이즈)와 NPT암나사31/8NPT2.41422.128.712.7
    VUWG-3BN튜브(밀리사이즈)와 NPT암나사31/4NPT2.41926.933.512.7
    VUWG-4AN튜브(밀리사이즈)와 NPT암나사41/8NPT2.41423.129.713.7
    VUWG-6AN튜브(밀리사이즈)와 NPT암나사61/8NPT4.81423.931.315.3
    VUWG-6BN튜브(밀리사이즈)와 NPT암나사61/4NPT4.81928.435.815.3
    VUWG-6CN튜브(밀리사이즈)와 NPT암나사63/8NPT4.82230.237.615.3
    VUWG-6DN튜브(밀리사이즈)와 NPT암나사61/2NPT4.82735.142.515.3
    VUWG-8AN튜브(밀리사이즈)와 NPT암나사81/8NPT6.41524.632.116.2
    VUWG-8BN튜브(밀리사이즈)와 NPT암나사81/4NPT6.41929.53716.2
    VUWG-8CN튜브(밀리사이즈)와 NPT암나사83/8NPT6.4223138.516.2
    VUWG-8DN튜브(밀리사이즈)와 NPT암나사81/2NPT6.42735.843.316.2
    VUWG-10BN튜브(밀리사이즈)와 NPT암나사101/4NPT7.91930.237.817.2
    VUWG-10CN튜브(밀리사이즈)와 NPT암나사103/8NPT7.92231.839.417.2
    VUWG-10DN튜브(밀리사이즈)와 NPT암나사101/2NPT7.92736.644.217.2
    VUWG-12BN튜브(밀리사이즈)와 NPT암나사121/4NPT9.52230.240.322.8
    VUWG-12CN튜브(밀리사이즈)와 NPT암나사123/8NPT9.52231.841.922.8
    VUWG-12DN튜브(밀리사이즈)와 NPT암나사121/2NPT9.52736.646.722.8
    VUWG-15DN튜브(밀리사이즈)와 NPT암나사151/2NPT11.92736.646.724.4
    VUWG-16DN튜브(밀리사이즈)와 NPT암나사161/2NPT12.72736.846.924.4
    VUWG-18EN튜브(밀리사이즈)와 NPT암나사183/4NPT15.13539.649.724.4
    VUWG-20DN튜브(밀리사이즈)와 NPT암나사201/2NPT15.93037.847.926
    VUWG-20EN튜브(밀리사이즈)와 NPT암나사203/4NPT15.93539.649.726
    VUWG-22EN튜브(밀리사이즈)와 NPT암나사223/4NPT18.33539.649.726
    VUWG-22FN튜브(밀리사이즈)와 NPT암나사221NPT18.34147.857.926
    VUWG-25EN튜브(밀리사이즈)와 NPT암나사253/4NPT21.83541.153.431.3
    VUWG-25FN튜브(밀리사이즈)와 NPT암나사251NPT21.8415062.331.3
    VUWG-3.2AN튜브(인치사이즈)와 NPT암나사3.21/8NPT2.314.322.128.712.7
    VUWG-3.2BN튜브(인치사이즈)와 NPT암나사3.21/4NPT2.319.126.933.512.7
    VUWG-4.8AN튜브(인치사이즈)와 NPT암나사4.81/8NPT3.0414.323.1129.713.7
    VUWG-6.35AN튜브(인치사이즈)와 NPT암나사6.351/8NPT4.814.323.931.215.2
    VUWG-6.35BN튜브(인치사이즈)와 NPT암나사6.351/4NPT4.819.128.535.815.2
    VUWG-6.35CN튜브(인치사이즈)와 NPT암나사6.353/8NPT4.822.230.237.615.2
    VUWG-6.35DN튜브(인치사이즈)와 NPT암나사6.351/2NPT4.8273542.415.2
    VUWG-7.93AN튜브(인치사이즈)와 NPT암나사7.931/8NPT6.3514.324.63216.3
    VUWG-7.93BN튜브(인치사이즈)와 NPT암나사7.931/4NPT6.3519.129.536.816.3
    VUWG-9.52AN튜브(인치사이즈)와 NPT암나사9.521/8NPT7.115.925.432.816.8
    VUWG-9.52BN튜브(인치사이즈)와 NPT암나사9.521/4NPT7.119.130.237.616.8
    VUWG-9.52CN튜브(인치사이즈)와 NPT암나사9.523/8NPT7.122.231.839.116.8
    VUWG-9.52DN튜브(인치사이즈)와 NPT암나사9.521/2NPT7.12736.643.916.8
    VUWG-12.7BN튜브(인치사이즈)와 NPT암나사12.71/4NPT10.420.630.240.422.9
    VUWG-12.7CN튜브(인치사이즈)와 NPT암나사12.73/8NPT10.422.231.841.922.9
    VUWG-12.7DN튜브(인치사이즈)와 NPT암나사12.71/2NPT10.42736.646.722.9
    VUWG-12.7EN튜브(인치사이즈)와 NPT암나사12.73/4NPT10.433.338.148.322.9
    VUWG-15.88CN튜브(인치사이즈)와 NPT암나사15.883/8NPT12.723.831.841.924.4
    VUWG-15.88DN튜브(인치사이즈)와 NPT암나사15.881/2NPT12.72736.646.724.4
    VUWG-19.05DN튜브(인치사이즈)와 NPT암나사19.051/2NPT15.82736.646.724.4
    VUWG-19.05EN튜브(인치사이즈)와 NPT암나사19.053/4NPT15.833.338.148.324.4
    VUWG-22.22EN튜브(인치사이즈)와 NPT암나사22.223/4NPT18.333.339.649.825.9
    VUWG-25.4EN튜브(인치사이즈)와 NPT암나사25.43/4NPT22.334.941.153.331.2
    VUWG-25.4FN튜브(인치사이즈)와 NPT암나사25.41NPT22.341.35062.231.2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    VUWG-3ANP22,880----견적의뢰 / 주문
    VUWG-3BNP26,620----견적의뢰 / 주문
    VUWG-4ANP22,220----견적의뢰 / 주문
    VUWG-6ANP22,660----견적의뢰 / 주문
    VUWG-6BNP28,160----견적의뢰 / 주문
    VUWG-6CNP34,540----견적의뢰 / 주문
    VUWG-6DNP38,500----견적의뢰 / 주문
    VUWG-8ANP25,520----견적의뢰 / 주문
    VUWG-8BNP29,920----견적의뢰 / 주문
    VUWG-8CNP36,300----견적의뢰 / 주문
    VUWG-8DNP43,340----견적의뢰 / 주문
    VUWG-10BNP29,040----견적의뢰 / 주문
    VUWG-10CNP38,060----견적의뢰 / 주문
    VUWG-10DNP49,940----견적의뢰 / 주문
    VUWG-12BNP39,820----견적의뢰 / 주문
    VUWG-12CNP40,700----견적의뢰 / 주문
    VUWG-12DNP56,100----견적의뢰 / 주문
    VUWG-15DNP59,180----견적의뢰 / 주문
    VUWG-16DNP59,400----견적의뢰 / 주문
    VUWG-18ENP견적----견적의뢰 / 주문
    VUWG-20DNP108,460----견적의뢰 / 주문
    VUWG-20ENP113,300----견적의뢰 / 주문
    VUWG-22ENP113,300----견적의뢰 / 주문
    VUWG-22FNP견적----견적의뢰 / 주문
    VUWG-25ENP견적----견적의뢰 / 주문
    VUWG-25FNP159,500----견적의뢰 / 주문
    VUWG-3.2ANP22,880----견적의뢰 / 주문
    VUWG-3.2BNP26,620----견적의뢰 / 주문
    VUWG-4.8ANP22,220----견적의뢰 / 주문
    VUWG-6.35ANP22,660----견적의뢰 / 주문
    VUWG-6.35BNP28,160----견적의뢰 / 주문
    VUWG-6.35CNP34,540----견적의뢰 / 주문
    VUWG-6.35DNP38,500----견적의뢰 / 주문
    VUWG-7.93ANP견적----견적의뢰 / 주문
    VUWG-7.93BNP29,920----견적의뢰 / 주문
    VUWG-9.52ANP29,480----견적의뢰 / 주문
    VUWG-9.52BNP29,040----견적의뢰 / 주문
    VUWG-9.52CNP38,060----견적의뢰 / 주문
    VUWG-9.52DNP49,940----견적의뢰 / 주문
    VUWG-12.7BNP39,820----견적의뢰 / 주문
    VUWG-12.7CNP40,700----견적의뢰 / 주문
    VUWG-12.7DNP56,100----견적의뢰 / 주문
    VUWG-12.7ENP66,440----견적의뢰 / 주문
    VUWG-15.88CNP64,680----견적의뢰 / 주문
    VUWG-15.88DNP59,400----견적의뢰 / 주문
    VUWG-19.05DNP73,040----견적의뢰 / 주문
    VUWG-19.05ENP74,360----견적의뢰 / 주문
    VUWG-22.22ENP113,300----견적의뢰 / 주문
    VUWG-25.4ENP132,000----견적의뢰 / 주문
    VUWG-25.4FNP159,500----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
